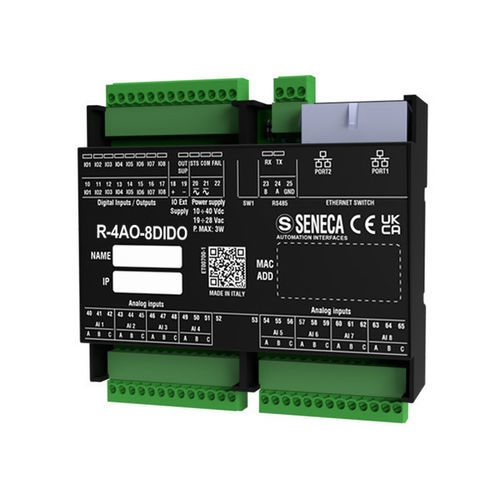

Module E/S numérique R-4AO-8DIDO-2-P

analogiqueEthernetModbus TCP

Description du produit: Le module mixte numérique Profinet R-4AO-8DIDO est conçu pour répondre aux besoins de câblage flexible, d'espace d'installation limité et d'applications à haute densité d'E/S avec des capacités de mise en réseau intégrées. Avec deux ports Ethernet 10/100 Mbps, ce module offre 4 sorties analogiques et 8 canaux numériques, chacun configurable individuellement comme entrée ou sortie numérique. La configuration est possible via un serveur web avec support HTML5 ou un commutateur DIP. Le module peut être connecté en mode chaîne Ethernet avec contournement de panne, garantissant la continuité de la connexion Ethernet même si un module échoue. La configuration est facilitée par des logiciels tels que softPLC CODESYS et l'environnement de conception TiA Portal/Simatic Step7. Données techniques: - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation maximale: 5.6 W - Isolation maximale: 1.5 kVac - Indicateurs de statut: Alimentation, statut Entrée/Sortie, STS (adresse IP / DHCP), Ethernet TRF / LNK (paquets en transit / connexion Ethernet) - Degré de protection: IP20 - Température de fonctionnement: -25..+65°C - Dimensions (LxHxP): 106 x 90 x 32 mm - Poids: 170 g - Boîtier: Matériau Pc/ABS auto-extinguible UL94-V0, couleur noire - Connexions: Bornes au pas de 3.5mm, et double connecteur RJ45 - Montage: Sur rail DIN EN 60715, montage mural / panneau - Programmation: Serveur web intégré, commutateur DIP - Caractéristiques spéciales: Connexion en chaîne Ethernet double, contournement de panne LAN (la connexion active entre les deux ports Ethernet de l'appareil en cas de panne d'alimentation) - Interfaces: 2 ports Ethernet (avec fonction de contournement de panne LAN) 100 baseT sur RJ45 - 100 Mbps (TCP-IP) - Protocoles: Profinet IO - Câble pour communication Ethernet entre appareils: CAT5 ou CAT5e non blindé - Communication ModBUS: Jusqu'à 64 nœuds sans répéteur et vitesse maximale de 115 kbps SORTIES ANALOGIQUES - Nombre de canaux: 4 Analogiques - Type et plage: Tension (±10 V) ou courant (0..20 mA) ENTRÉES/SORTIES NUMÉRIQUES - Nombre de canaux: 8 Entrées/Sorties Numériques - Type et plage: Entrées = tension: Seuil ON: > 11 V; Seuil OFF: < 4 V; Vmax: 24 V; Impédance: 9 kΩ Sorties = MOSFET, PNP; tension/courant max.: 0.2 A ; 12..24 V - Temps de mise à jour par canal: 4 ms NORMES - Certifications: CE - Normes: EN61000-6-4, EN61000-6-2, EN61010-1 Caractéristiques clés / Spécifications techniques: - Module Profinet IO avec 4 sorties analogiques universelles et 8 canaux d'entrée/sortie numériques - Câblage flexible et haute densité d'E/S - Chaîne Ethernet avec contournement de panne - Configuration via serveur web (HTML5) ou commutateur DIP - Prend en charge softPLC CODESYS et TiA Portal/Simatic Step7 - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation maximale: 5.6 W - Température de fonctionnement: -25..+65°C - Degré de protection: IP20 - Dimensions: 106 x 90 x 32 mm - Poids: 170 g - Boîtier: Pc/ABS UL94-V0, noir - Montage: Rail DIN, mural ou panneau - 4 sorties analogiques (±10 V ou 0..20 mA) - 8 E/S numériques (configurables individuellement) - Certifié CE, EN61000-6-4, EN61000-6-2, EN61010-1
