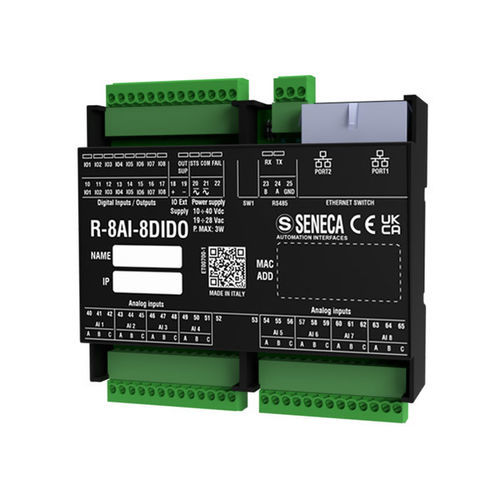

Module E/S analogique R-8AI-8DIDO-2

numériqueModbusEthernet

Module Ethernet avec 8 entrées analogiques dotées d'un ADC 24 bits et 8 entrées/sorties numériques. Le module R-8AI-8DIDO comprend deux ports Ethernet 10/100 Mbps prenant en charge la communication ModBUS TCP-IP et RS485 avec le protocole ModBUS RTU. Conçu pour des applications de câblage flexible et de haute densité d'E/S, il intègre le réseau Ethernet. Le module offre 8 entrées analogiques haute résolution et 8 canaux numériques, configurables en entrées ou sorties. La configuration est possible via un serveur web ou un commutateur DIP. Le module prend en charge le mode chaîne Ethernet avec contournement de panne et dispose de la fonction ModBUS Passthrough pour une fonctionnalité de passerelle. Caractéristiques Techniques: - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation Max: 3 W - Isolation Max: 1.5 kVac - Indicateurs de Statut: Alimentation, statut E/S, STS, RX/TX, Ethernet TRF/LNK - Degré de Protection: IP20 - Température de Fonctionnement: -25..+65°C - Dimensions: 106 x 90 x 32 mm - Poids: 170 g - Boîtier: Pc/ABS, UL94-V0, noir - Connexions: Bornes pas de 3,5 mm, double RJ45 - Montage: Rail DIN EN 60715, mural/panneau - Programmation: Serveur web, commutateur DIP - Caractéristiques Spéciales: Chaîne Ethernet, contournement de panne LAN, Modbus Passthrough - Interfaces: 2x Ethernet (100 Mbps), 1x RS485 (115,2 kbps) - Protocoles: ModBUS RTU, ModBUS TCP-IP, HTTP - Câble Ethernet: CAT5/CAT5e non blindé - Communication ModBUS: Jusqu'à 64 nœuds, 115 kbps - Entrées Analogiques: 8 canaux, Tension/Courant/Thermocouple/Pt100, ADC 24 bits - E/S Numériques: 8 canaux, configurables, sorties MOSFET PNP - Certifications: CE, EN61000-6-4, EN61000-6-2, EN61010-1
