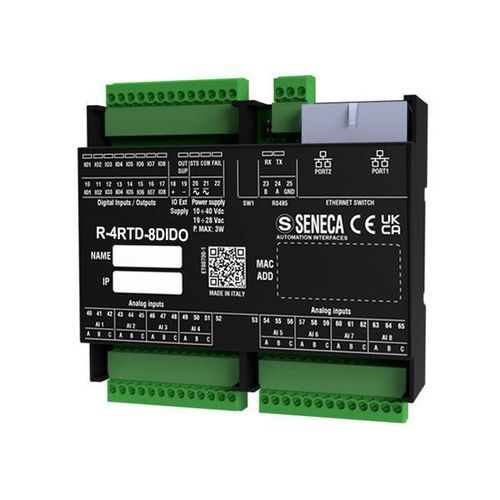

Module E/S analogique R-4RTD-8DIDO-2

numériqueModbusEthernet

Module Ethernet avec 4 entrées de thermorésistances et 8 entrées/sorties numériques Le module numérique mixte R-4RTD-8DIDO est équipé de deux ports Ethernet 10/100 Mbps, prenant en charge à la fois la communication Modbus TCP/IP et la communication série RS-485 avec le protocole Modbus RTU. Comme tous les modèles de la série R, il est conçu pour répondre aux exigences de câblage flexible, d'espace d'installation limité et d'applications à haute densité d'E/S avec mise en réseau Ethernet intégrée. Le R-4RTD-8DIDO offre 4 entrées de thermorésistance et 8 canaux numériques, chacun pouvant être configuré individuellement comme entrée ou sortie numérique. La configuration se fait via un serveur web avec support HTML5 ou des commutateurs DIP. L'adresse IP, l'adresse MAC et la version du firmware associées au module peuvent être identifiées ou configurées sur le réseau local à l'aide de l'outil SDD (Seneca Discovery Device). Le module peut être connecté en mode chaîne Ethernet avec contournement de défaut pour assurer la connexion Ethernet même si un module de la chaîne échoue. De plus, l'appareil dispose d'une fonction avancée "ModBUS Passthrough", qui permet au module de rediriger les requêtes de Modbus TCP-IP vers RS485, agissant efficacement comme une passerelle. Module Ethernet à 4 entrées pour thermorésistances et 8 entrées/sorties numériques. Caractéristiques techniques : - Alimentation : 10..40 Vdc; 19..28 Vac - Consommation maximale : 3 W - Isolation : 1,5 kVac multi-voies, même entre les entrées RTD - Indicateurs d'état LED : Alimentation, état Entrée/Sortie, STS (adresse IP / DHCP), RX / TX (Réception/transmission de données sur RS485), Ethernet TRF / LNK (Transit de paquets / Connexion Ethernet) - Indice de protection : IP20 - Température de fonctionnement : -25..+65°C - Température de stockage : -30..+85°C - Humidité : 10..90% sans condensation - Dimensions (LxHxP) : 106 x 90 x 32 mm - Poids : 170 g - Boîtier : Matériau auto-extinguible PC / ABS UL94-V0, couleur noire - Connexions : Bornier pas de 3,5 mm, section de fil max 1,5 mm²; 2x ports Ethernet 100Base-T sur RJ45; 1x port RS485 sur bornes - Installation : Sur rail DIN EN 60715, montage mural/panneau - Programmation : Serveur Web intégré, commutateur DIP - Fonctions spéciales : Double chaîne Ethernet, contournement de défaut LAN, jusqu'à 32 règles Peer-to-Peer (I/O Mirror), compteurs avec mesure de fréquence, Modbus Passthrough (TCP-IP vers RS485) - Mémoire de données : FeRAM pour sauvegarde de compteur - Certifications : CE, UKCA ENTRÉES RTD - Nombre de canaux : 4 RTD indépendants - Type et Plage : - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC : 24 bits ENTRÉES/SORTIES NUMÉRIQUES - Nombre de canaux : 8 entrées/sorties numériques configurables - Type et Plage : Tension : Seuil ON : > 11 Vdc; Seuil OFF : < 4 Vdc; Vmax : 24 Vdc; Impédance : 9 kΩ; Conforme à IEC61131-2 type 3; MOSFET, PNP; Tension/courant max : 0,2 A; 12 ÷ 24 Vdc - Compteurs : 8 compteurs rémanents 32 bits, fréquence max 20 Hz COMMUNICATION - Interfaces : 2x ports Ethernet (avec fonction de contournement de défaut LAN) 100Base-T sur RJ45; 1x port RS485 sur bornes - Vitesse : Jusqu'à 115 200 bps (RS485) / 100 Mbps (TCP-IP) - Protocoles : ModBUS RTU, ModBUS TCP-IP, http - Câble de communication Ethernet : CAT5 ou CAT5e non blindé - Communication ModBUS : Jusqu'à 128 nœuds sans répéteur et une vitesse max de 115 kbps
