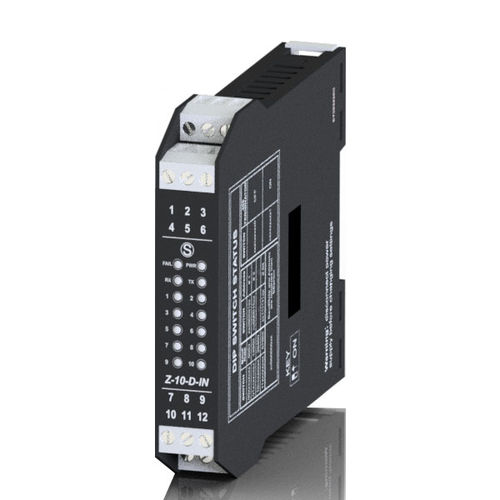

Z-10-D-IN est un module avec 10 entrées numériques, 16 Vdc auto-alimenté commun négatif et terminaux amovibles de section 2,5 mm. Contrairement à la Rév. Hw1, ce module comprend 10 entrées avec un totalisateur de 32 bits avec une fréquence maximale de 2,5 kHz. Parmi les fonctions du Z-10-D-IN, on trouve la mesure de la fréquence, de la période, du T(ON) et du T(OFF) pour toutes les entrées et la possibilité de régler les totalisateurs pour un comptage en avant ou en arrière avec indication de dépassement pour chaque totalisateur. La configuration ON-LINE est possible. L'utilisation d'un convertisseur USB/RS485 avec protocole ModBUS RTU est obligatoire pour la programmation sur PC.
Alimentation : - 10..40 Vdc ; 19..28 Vac (50-60 Hz)
Isolation : - 1.500 Vac
Entrées : - 10-CH (reed, proximité, pnp, npn, contact) isolées, commun négatif, auto-alimentées 16 Vdc, protégées contre les transitoires jusqu'à 600 W/ms
Compteurs : - jusqu'à 10 entrées à 32 bits, fréquence maximale de 2,5 kHz
Communication : - RS485 2 fils, protocole ModBUS RTU esclave
Dimensions : - 17,5 x 100 x 112 mm - 17,5 x 100 x 112 mm
Montage : - rail DIN (46277) symétrique de 35 mm
---
