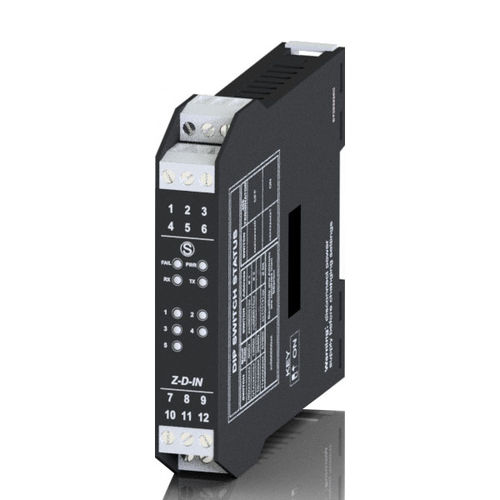

Le Z-D-IN est utilisé pour interfacer 5 signaux numériques (PUSH BUTTON, LIMIT SWITCH, REMOTE, CONTROL SWITCH, RELAIS etc.) avec tous les systèmes de contrôle qui sont en mesure de communiquer par le protocole MODBUS RTU à travers l'interface série RS485. Un compteur de 16 bits est disponible sur chaque entrée, la fréquence maximale d'entrée est de 100 Hz et il est possible de configurer une entrée comme compteur rapide avec une fréquence maximale de 10kHz. Le module est un esclave ModBUS et peut être couplé à n'importe quel dispositif maître ModBUS. Une isolation galvanique à 3 voies entre les circuits d'alimentation // d'entrée // RS485 assure l'intégrité de vos données.
Alimentation : - 10..40 Vdc ; 19..28 Vac (50-60 Hz)
Entrées : - 5 CH (reed, proximité, pnp, npn, contact) avec négatif commun, auto-alimentées 24 Vdc, isolées, protégées contre les transitoires jusqu'à 600 W/ms
Compteurs : - 4 @ 16 bit, fréquence max 100 Hz ; 1 @ 32 bit, fréquence max 10 KHz
Filtre anti-rebond : - Réglable de 5 à 250 ms
Dimensions : - 17,5 x 100 x 112 - 17,5 x 100 x 112 [mm]
Montage : - Guide 35 mm DIN 46277
---
