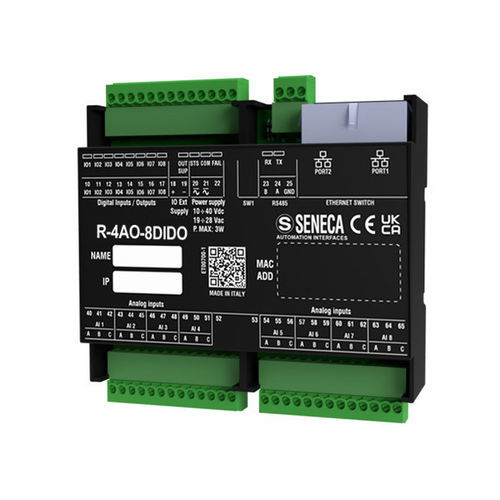

Module E/S analogique R-4AO-8DIDO-2

numériqueModbusEthernet

Module Ethernet avec 4 sorties analogiques et 8 canaux d'entrée/sortie numériques. Le module numérique mixte R-4AO-8DIDO dispose de deux ports Ethernet 10/100 Mbps prenant en charge la communication ModBUS TCP-IP et RS485 série avec le protocole ModBUS RTU. Comme tous les modèles de la série R, il est conçu pour répondre aux exigences de câblage flexible, d'espace d'installation limité et d'applications à haute densité d'E/S, intégrant le réseau Ethernet. Le R-4AO-8DIDO offre 4 sorties analogiques et 8 canaux numériques, chacun configurable individuellement comme entrée ou sortie numérique. La configuration peut être effectuée via un serveur web avec support HTML5 ou via un commutateur DIP. L'adresse IP, l'adresse MAC et la version du firmware du module peuvent être identifiées ou configurées sur le réseau local à l'aide de l'outil Seneca Discovery Device (SDD). Le module peut être connecté en mode chaîne Ethernet avec contournement de panne pour assurer la connectivité Ethernet même en cas de défaillance d'un module dans la chaîne. De plus, l'appareil dispose de la fonction avancée "ModBUS Passthrough", permettant au module de rediriger les requêtes de Modbus TCP-IP vers RS485, servant efficacement de passerelle. Caractéristiques Techniques: - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation Max: 5.6 W - Isolation Max: 1.5 kVac - Indicateurs de Statut: Alimentation, statut Entrée/Sortie, STS (adresse IP / DHCP), RX/TX (RS485), Ethernet TRF/LNK - Degré de Protection: IP20 - Température de fonctionnement: -25..+65°C - Dimensions (LxHxP): 106 x 90 x 32 mm - Poids: 170 g - Boîtier: Matériau Pc/ABS auto-extinguible UL94-V0, couleur noire - Connexions: Bornes au pas de 3,5 mm, et double connecteur RJ45 - Montage: Sur rail DIN EN 60715, montage mural / panneau - Programmation: Serveur web intégré, commutateur DIP - Caractéristiques Spéciales: Connexion en chaîne Ethernet double, contournement de panne LAN, Modbus Passthrough (TCP-IP vers RS485), identification et configuration IP/MAC/Firmware par outil SDD - Interfaces: 2x ports Ethernet (contournement de panne LAN) 100 baseT sur RJ45 - 100 Mbps (TCP-IP); 1x port RS485 sur bornes M23-M24-M25 - 115.200 bps (RS485) - Protocoles: ModBUS RTU, ModBUS TCP-IP, HTTP - Câble pour communication Ethernet: CAT5 ou CAT5e non blindé - Communication ModBUS: Jusqu'à 64 nœuds sans répéteur, vitesse max 115 kbps Canaux de Sortie Analogiques: - Nombre de Canaux: 4 Analogiques - Type et Plage: Tension (±10 V) ou courant (0..20 mA) Canaux d'Entrée/Sortie Numériques: - Nombre de Canaux: 8 Entrées/Sorties Numériques - Type et Plage: Entrées = tension: Seuil ON: > 11 V; Seuil OFF: < 4 V; Vmax: 24 V; Impédance: 9 kΩ Sorties = MOSFET, PNP; tension/courant max: 0.2 A ; 12..24 V Standard: - Certifications: CE - Homologations et Normes: EN61000-6-4, EN61000-6-2, EN61010-1
