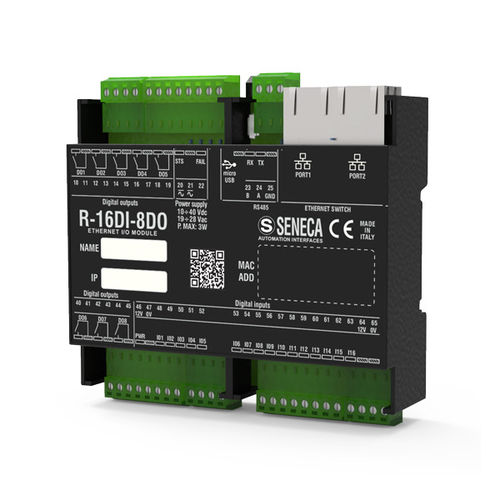

Le R-16DI-8DO-P est un module numérique mixte doté de deux ports Ethernet 10/100 Mbps. Il est conçu pour des besoins de câblage flexibles, un espace d'installation réduit, des applications à haute densité d'E/S avec un réseau Ethernet intégré. Le R-16DI-8DO-P dispose de 16 entrées numériques PNP/NPN et de 8 sorties numériques à relais avec une plage maximale de 30 V / 1 A. Le module dispose d'une isolation entre les entrées, les sorties et les circuits basse tension restants de 1 500 Vac. La configuration peut être réalisée à l'aide du logiciel CODESYS softPLC et de l'environnement de conception TiA Portal/Simatic Step7. Le R-16DI-8DO-P prend en charge la communication PROFINET IO et peut être connecté en mode guirlande Ethernet avec un système de contournement des défaillances pour assurer la connexion Ethernet même en cas de défaillance d'un module de la chaîne.
Consommation électrique maximale - 3 W
Isolation - 1,5 kVac
Indicateurs d'état - Alimentation
État des entrées/sorties
STS (adresse IP / DHCP)
Communication Profinet IO
Degré de protection - IP20
Température de fonctionnement - -25..+65°C
Dimensions (LxHxP) - 106 x 90 x 32 mm
Poids - 170 g
Boîtier - Matériau PC / ABS auto-extinguible UL94-V0, couleur noire
Connexions - Bornes au pas de 3,5 mm, connecteur Micro USB et double connecteur RJ45
Montage - Sur rail DIN EN 60715, montage mural / montage sur panneau
Programmation - CoDeSys
Portail TIA
Step7
Fichier GSD (General Station Description)
Fonctions spéciales - Double connexion Ethernet Daisy Chain
Interfaces - No.2 ports Ethernet (avec fonction LAN fault-bypass) 100 baseT sur RJ45
Protocoles - Profinet IO (Real-Time Class1, Tbus=1ms)
Câble pour la communication Ethernet entre les dispositifs - CAT5 ou CAT5e non blindé
CANAUX D'ENTRÉE
Nombre de canaux - 16 Numérique
Type - PNP avec alim. interne/externe, NPN avec alim. interne
Tension - Seuil OFF / ON : 8 V ; 9 V
---
