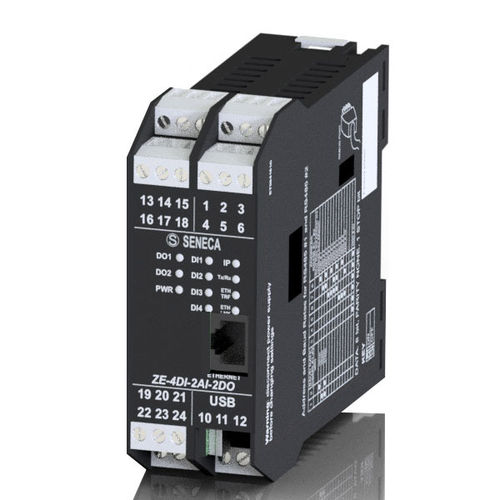

Module E/S numérique ZE-4DI-2AI-2DO
analogiqueEthernetModbus RTU

module E/S numérique
module E/S numérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
numérique, analogique
Bus
Ethernet, Modbus RTU, Modbus TCP, RS232, Modbus, LAN
Applications
de tension, de courant
Nombre d'entrées/sorties
4 entrées numériques, avec sortie relais, à 2 entrées analogiques
Montage
sur rail DIN, embarqué, DIP
Autres caractéristiques
esclave, IP

Description

Le ZE-4DI-2AI-2DO est un module E/S avec 4 entrées numériques, 2 entrées analogiques et 2 sorties numériques à relais, pour une communication esclave via ModbusTCP-IP (Ethernet) et Modbus RTU. Le module dispose d'une fonctionnalité de serveur pour le port de communication Ethernet avec le protocole Modbus TCP-IP : port Ethernet 100 Mbps, 4 clients et serveur Web intégré. Le paramétrage est possible via Ethernet ou le port série. Il est également possible de répéter les registres Modbus sur le protocole TCP-IP (nr. 1 port Ethernet) et Modbus RTU (nr. 2 ports esclaves indépendants) et la configuration de deux entrées analogiques de tension ou de courant. Indicateurs LED d'état - Alimentation/ Adresse IP Rx/Tx ModBUS Tx Ethernet Lien Ethernet État des entrées/sorties Échec Température de fonctionnement - -25..+70°C Température de stockage - -30..+85°C Connexions - Bornes à vis amovibles pour conducteurs jusqu'à 2,5 mm2 Connecteur arrière IDC10 pour rail DIN 46277 RJ45 Montage - Rail DIN 35 mm 46277 Programmation - Interrupteur DIP (configuration par défaut) Serveur Web EASY SETUP 2* Particularité - Serveur LAN ModBUS TCP Interfaces - N° 1 Ethernet 10/100 Mbps N° 1 RS232/RS485 N° 1 RS485 Vitesse - Jusqu'à 115.200 bps / 100 Mbps (TCP-IP) Protocoles pris en charge - ModBUS RTU, ModBUS TCP-IP, http Entrées numériques - Nr. 4 Type d'entrées numériques - PNP / NPN ; Entrée tension OFF 8V (max. 30 Vdc) Fréquence maximale 5 kHz Consommation électrique 3mA @ 12Vdc, 10mA @ 24Vdc Compteurs numériques - Nr. 4 compteurs réinitialisables @32 bit, max 5 kHz Entrées analogiques - 2 Type d'entrées analogiques - 0-20 mA / 0-30 V Résolution max. 16 bits Protection 40V / 25mA Sorties numériques - 2 Type de sorties numériques - Relais NA / NC SPDT, max 250Vac - 2A Humidité - 30..90% sans condensation

---
