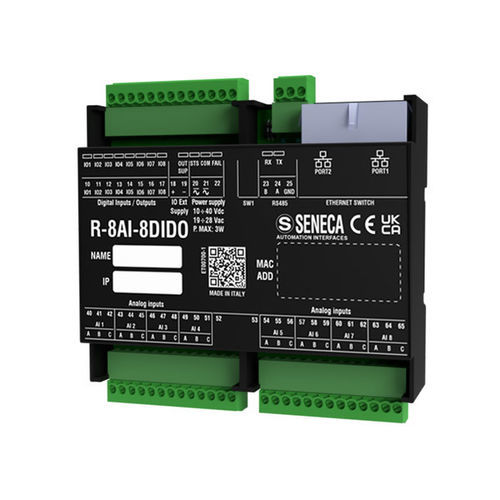

Module E/S analogique R-8AI-8DIDO-2

numériqueEthernetLAN

Module Ethernet avec 8 entrées analogiques dotées d'un ADC 24 bits et 8 entrées/sorties numériques. Le module R-8AI-8DIDO comprend deux ports Ethernet 10/100 Mbps prenant en charge la communication ModBUS TCP-IP et RS485 avec le protocole ModBUS RTU. Conçu pour un câblage flexible, un espace d'installation limité et des applications à haute densité d'E/S, il intègre le réseau Ethernet. Le module offre 8 entrées analogiques haute résolution (24 bits) et 8 canaux numériques, configurables en entrées ou sorties. La configuration est possible via un serveur web avec support HTML5 ou un DIP switch. L'adresse IP, l'adresse MAC et la version du firmware peuvent être gérées à l'aide de l'outil Seneca Discovery Device (SDD). Il prend en charge le mode chaîne Ethernet avec contournement de panne, garantissant la connectivité même si un module échoue. La fonction avancée "ModBUS Passthrough" permet de rediriger les requêtes Modbus TCP-IP vers RS485, agissant comme une passerelle. Caractéristiques Techniques : - Alimentation : 10..40 Vdc; 19..28 Vac - Consommation Max : 3 W - Isolation Max : 1.5 kVac - Indicateurs de Statut : Alimentation, statut Entrée/Sortie, STS (adresse IP/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Degré de Protection : IP20 - Température de fonctionnement : -25..+65°C - Dimensions (LxHxP) : 106 x 90 x 32 mm - Poids : 170 g - Boîtier : Matériau Pc/ABS auto-extinguible UL94-V0, couleur noire - Connexions : Bornes au pas de 3,5 mm, et double connecteur RJ45 - Montage : Sur rail DIN EN 60715, mural / panneau - Programmation : Serveur web intégré, DIP-switch - Caractéristiques Spéciales : Connexion en chaîne Ethernet double, contournement de panne LAN, Modbus Passthrough (TCP-IP vers RS485), identification et configuration IP/MAC/Firmware par outil SDD - Interfaces : 2x ports Ethernet (contournement de panne LAN) 100 baseT sur RJ45 - 100 Mbps (TCP-IP); 1x port RS485 sur bornes M23-M24-M25 - 115.200 bps (RS485) - Protocoles : ModBUS RTU, ModBUS TCP-IP, HTTP - Câble pour communication Ethernet : CAT5 ou CAT5e non blindé - Communication ModBUS : Jusqu'à 64 nœuds sans répéteur, vitesse max 115 kbps Canaux d'Entrée Analogiques : - Nombre de Canaux : 8 Analogiques - Type et Plage : Tension : -30 V ÷ +30 V; -150 mV ÷ +150 mV; Courant : -24 mA ÷ +24 mA; Thermocouple : J, K, T, E, N, R, S, B, L; Thermorésistance Pt100 sur AI1 : -200 °C ÷ +650 °C (uniquement pour compensation de jonction froide) - Résolution ADC : 24 bits Canaux d'Entrée/Sortie Numériques : - Nombre de Canaux : 8 Entrées/Sorties Numériques - Type et Plage : Entrées = tension : Seuil ON : > 11 V; Seuil OFF : < 4 V; Vmax : 28 V; Impédance : 9 kΩ; Sorties = MOSFET, PNP; tension/courant max : 0.2 A ; 9..28 V Normes : - Certifications : CE - Homologations et Normes : EN61000-6-4, EN61000-6-2, EN61010-1
