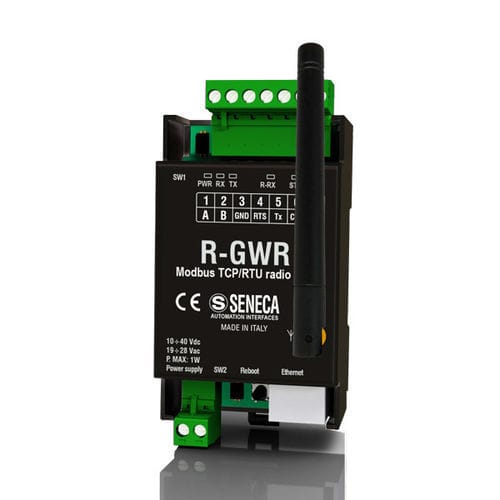

Passerelle industrielle R-GWR

sans filEthernetsérie

R-GWR est un système d'interface et de mesure des paramètres industriels, civils ou environnementaux. L'appareil crée un réseau de capteurs distants connectés via la technologie radio LoRa (863-865 MHz) et accessible via le protocole ModBUS RTU/TCP-IP. R-GWR agit comme un serveur ModBUS TCP-IP et un esclave ModBUS RTU. Il fonctionne comme un hub radio capable de gérer jusqu'à 32 capteurs, chacun pouvant acquérir : un signal intégré de température/humidité, une entrée numérique/analogique générique (0-30 Vdc) depuis un terminal, un compteur @16bit avec une fréquence maximale de 1Hz. Les capteurs sont alimentés par des batteries au lithium avec une durée de vie allant jusqu'à 36 mois selon la configuration. La transmission des données du capteur à l'appareil se fait : à l'heure programmée, sur un événement, via un bouton de couplage intégré. R-GWR prend en charge Ethernet et le protocole ModBUS TCP-IP pour la connexion avec les systèmes de gestion à distance et jusqu'à 8 nœuds clients TCP-IP. La technologie LoRa assure une faible consommation d'énergie, une durée de vie plus longue des batteries, une puissance impliquée plus faible et des coûts d'installation réduits pour les capteurs. La portée de communication dépend des conditions d'utilisation ; LoRa assure une pénétration profonde dans les zones urbaines, rurales ou intérieures, atteignant jusqu'à 500 mètres. L'intervalle de mise à jour minimum des valeurs mesurées est de 30 secondes. L'appareil est facilement programmable via un commutateur DIP et un serveur web. Les principales applications incluent la transmission à distance de mesures industrielles et civiles et la surveillance de sites de production, d'environnements et de bâtiments industriels/résidentiels. Caractéristiques Techniques : - Alimentation : 10..40 Vdc ; 19..28 Vac - Consommation électrique : Max 1 W - Type de batterie et autonomie : Lithium, autonomie de 12 à 36 mois - Indicateurs d'état : Alimentation, communications série Rx-Tx, Capteurs assignés, Capteurs en erreur - Degré de protection : IP20 - Température de fonctionnement : -20..+70°C - Connexions : Bornes à vis, vis amovible à 7 voies (pas de 5 mm), vis amovible à 2 voies (pas de 5 mm), connecteur Ethernet - Communication : 1 port Fast Ethernet 100 Tx (RJ45 en façade), 1 port série RS232/RS485 commutable, débit max 115k - Connectivité : Jusqu'à 8 clients TCP-IP - Protocoles pris en charge : Serveur ModBUS TCP-IP, Esclave ModBUS RTU - Dimensions (LxHxP) : 53.3 x 90 x 32.2 mm - Poids : 80 g - Boîtier : PC / ABS auto-extinguible UL94-V0 - Installation : Sur rail DIN IEC EN 60715 ou monté au mur - Certification : CE - Normes : ETSI EN 301 489-1 v.2.2.3, ETSI EN 301 409-3 v.2.1.1, EN 60950 - Technologie Radio : LoRa - Intervalle de Mesure Minimum : 30 secondes - Sécurité : AES 128bit - Fréquence : 863-865 MHz (Nominal : 863.110 MHz), Bande passante 25 KHz, Puissance Max +14 dBm - Sensibilité : Jusqu'à -146 dBm - Nombre Max de capteurs couplés : 32 - Commutateur DIP : Oui - Serveur web : Oui - SDD (Seneca Discovery Device) : Oui - Mise à jour du Firmware : via Serveur Web - Diagnostics Avancés : Oui
