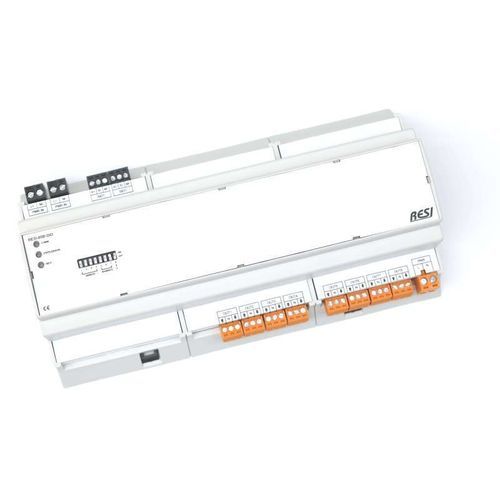

Module E/S numérique EAs-Jalousien 8

EthernetModbus TCPModbus RTU

Aperçu
Les modules IO « IOs - Shades & Blinds » sont conçus pour l'automatisation du bâtiment, l'automatisation industrielle et les infrastructures. Disponibles en 4, 8 ou 12 MU selon le nombre d'E/S, ces modules s'intègrent dans des découpes standards de 45 mm et se montent dans des armoires de commande pour une intégration centralisée ou distribuée.

Interfaces et protocoles

• Interface RS485 avec protocole MODBUS/RTU esclave
• Interface Ethernet avec protocole MODBUS/TCP serveur
• Protocole ASCII simple pour intégration avec des systèmes de contrôle média ou des contrôleurs IoT (Node-RED, NodeJs, Python)
• Les versions Ethernet prennent en charge MODBUS/RTU via Ethernet

Contrôle volets et stores
Les modules spécifiques de cette famille pilotent 4 ou 8 volets/stores avec commande temporelle. Chaque moteur est commuté par deux sorties relais (30 Vdc / 250 Vac, 6 A, AGS NO2). Certaines variantes proposent des entrées numériques supplémentaires (12–250 Vac/dc) pour raccorder des boutons poussoirs locaux pour commande manuelle et verrouillages de sécurité.

Configuration
Paramétrez, mettez en service et testez les modules avec le logiciel gratuit RESIConfigurator. Chaque produit fournit une liste complète de commandes ASCII et une table de registres MODBUS avec explications détaillées pour une intégration facilitée.

Variantes disponibles / options

• IOs-Interface RS485 : ASCII + MODBUS/RTU esclave
• IOs-Interface Ethernet : ASCII + MODBUS/TCP serveur
• IOs-shades&blinds : 4x volets/stores (sans entrées)
• IOs-shades&blinds : 4x volets/stores (10 entrées numériques)
• IOs-shades&blinds : 8x volets/stores (sans entrées)
• IOs-shades&blinds : 8x volets/stores (20 entrées numériques)

Documentation & pièces jointes (disponibles pour la famille de produits)
Des catalogues spécifiques, pièces jointes, manuels d'utilisation, listes de commandes MODBUS/ASCII et déclarations de conformité sont fournis pour les modules Shades & Blinds afin de faciliter l'intégration et la conformité.

Caractéristiques techniques

• Famille de produits : IOs - Shades & Blinds
• Tailles modèle : 4 MU, 8 MU ou 12 MU (selon le nombre d'E/S)
• Compatibilité découpe panneau : découpe standard 45 mm pour coffrets électriques
• Interfaces : RS485 (MODBUS/RTU esclave), Ethernet (MODBUS/TCP serveur)
• Protocoles : MODBUS/RTU, MODBUS/TCP, protocole de commande ASCII
• Alimentation : 12–48 Vdc large plage
• Sorties relais (pour moteurs) : 2 relais par moteur, 30 Vdc / 250 Vac, 6 A, AGS NO2
• Entrées numériques optionnelles : 12–250 Vac/dc pour boutons poussoirs locaux
• Outil de configuration : RESIConfigurator (logiciel)
• Référence indiquée sur la page produit : RESI-4SB-SIO
• Usage typique : pilotage de 4 ou 8 volets/stores avec contrôle temporel; intégration dans des systèmes de GTB ou IoT
