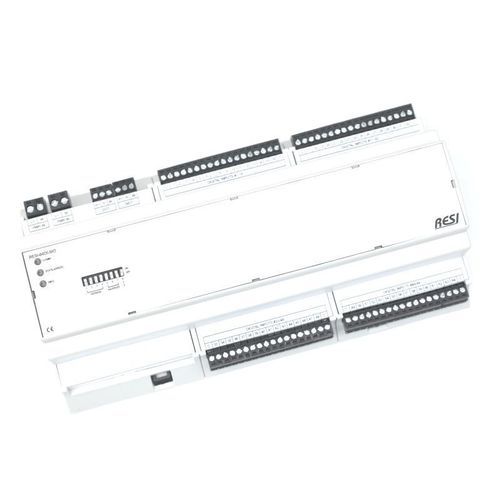

Module d'entrée numérique

EthernetModbus TCPModbus RTU

Vue d'ensemble
Modules IO pour l'automatisation des bâtiments, l'automatisation industrielle et les infrastructures. Disponibles en tailles 4 MU, 8 MU ou 12 MU (selon le nombre total d'IO intégrés) ; conçus pour s'adapter à l'emplacement standard de 45 mm des armoires électriques.

Versions et interfaces

• Interface RS485 avec protocole MODBUS/RTU esclave
• Interface Ethernet avec protocole MODBUS/TCP

Protocoles pris en charge et contrôle

• MODBUS/RTU (via RS485)
• MODBUS/TCP (les versions Ethernet supportent MODBUS/TCP Server)
• MODBUS/RTU via Ethernet (pour les versions Ethernet)
• Protocole simple ASCII (pour intégration avec des systèmes de contrôle média ou des plateformes IoT telles que Node-RED, Node.js ou Python)

Comment configurer
Utilisez le logiciel gratuit RESIConfigurator pour paramétrer et tester les modules IO. Chaque produit inclut une liste complète de commandes ASCII et une table de registres MODBUS avec explications détaillées.

Groupe de produits & types d'entrées
Ce groupe comprend des modules IO avec entrées numériques. Deux types d'entrées numériques sont proposés :

• Entrées numériques DC jusqu'à 48 Vdc
• Entrées numériques AC/DC de 12–250 Vac/dc

Nombre d'IO disponibles / configurations exemples

• 6xDI
• 12xDI
• 24xDI
• 32xDI
• 64xDI
• 128xDI
• 152xDI
• 14xRI (12–250 Vac/dc)
• 48xRI (12–250 Vac/dc)

Remarques
Tous les modules disposent d'une alimentation large plage : 12–48 Vdc.

Caractéristiques techniques

• Nom commercial : IOs-only digital INPUTs 4,8,12MU
• Formats / tailles : 4 MU, 8 MU ou 12 MU ; s'adapte à l'emplacement standard 45 mm
• Alimentation : large plage 12–48 Vdc
• Interfaces : RS485 (MODBUS/RTU esclave), Ethernet (MODBUS/TCP Server) ; les versions Ethernet supportent en plus MODBUS/RTU via Ethernet
• Protocoles pris en charge : MODBUS/RTU, MODBUS/TCP, protocole de commandes ASCII
• Types d'entrées numériques : entrées DC jusqu'à 48 Vdc ; entrées AC/DC 12–250 Vac/dc
• Nombre d'IO sélectionnables : 6xDI, 12xDI, 24xDI, 32xDI, 64xDI, 128xDI, 152xDI, 14xRI (12–250 Vac/dc), 48xRI (12–250 Vac/dc)
• Outil de configuration : RESIConfigurator (logiciel fourni par le fabricant)
• Référence produit affichée sur la page : RESI-6DI-SIO
• Prix (HT) : 143,90 EUR (par pièce)
• Cas d'utilisation typiques : automatisation des bâtiments, automatisation industrielle, infrastructures, contrôle média et intégration IoT
