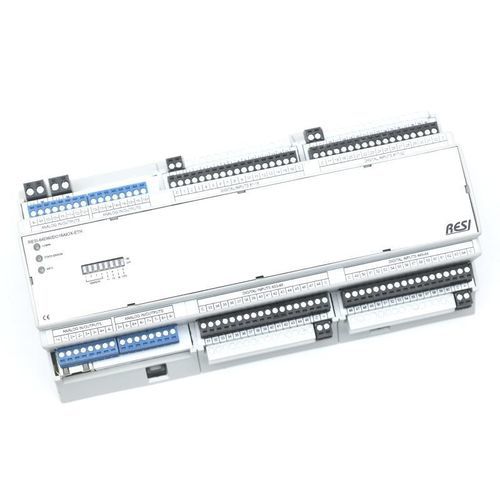

Module E/S analogique

numériqueModbusEthernet

Description
Nos modules EA sont conçus pour des applications de domotique, d'automatisation industrielle et d'infrastructures. Disponibles en largeurs de 4, 8 ou 12 TE (selon le nombre total d'E/S), ces modules d'E/S s'adaptent à tout tableau électrique et sont compatibles avec l'emplacement de 45 mm des armoires standard.

Protocoles et interfaces
Interfaces et protocoles pris en charge :

• RS485 : ASCII + MODBUS/RTU (Slave)
• Ethernet : ASCII + MODBUS/TCP (Server) et MODBUS/RTU over Ethernet

Configuration
Le logiciel gratuit RESIConfigurator est disponible pour la mise en service et la paramétrisation. Chaque produit est fourni avec une liste complète de commandes ASCII et une table de registres MODBUS accompagnée d'explications détaillées.

Fonctions analogiques et numériques (famille de produits)
La famille de produits comprend des modules EA avec entrées numériques, sorties numériques et entrées ou sorties analogiques universelles. Les modules haut de gamme permettent de sélectionner une fonction différente par canal (par canal) :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Entrée de résistance : 0–1 MΩ
• Entrées RTD : PT100, PT1000, NI1000 (DIN43760)
• Entrée numérique : contact sec ou 24 V DC

E/S numériques et sorties
Les entrées numériques sont prévues pour des signaux DC jusqu'à 48 V DC. Les sorties numériques sont conçues pour des signaux DC jusqu'à 30 V. Les modules d'E/S proposent des groupes de sorties avec alimentation indépendante (par exemple sorties combinées 12 V et 24 V sur un même module).

Diagnostic et capacité de courant
Les modules EA avec un courant de sortie maximal de 700 mA par canal offrent des fonctions de diagnostic étendues (détection de surcharge thermique, court-circuit, ligne ouverte, situations de surcourant). Les sorties sont protégées contre les courts-circuits. Les produits RESI-Lxxx offrent jusqu'à 350 mA par canal et moins de fonctions de diagnostic, pour un coût réduit.

Variantes / configurations sélectionnables
Exemples d'options (extrait) :

• Interfaces EAs : RS485 : protocole ASCII+MODBUS/RTU Slave ou Ethernet : protocole ASCII+MODBUS/TCP Server
• EAs analogique : 4xAIOX, 8xAIOX, 16xAIOX (entrées ou sorties analogiques universelles : 0/2–10 V, 0/4–20 mA, RTD, DI)
• EAs numérique : par ex. 6xDE+6xDA (≤30 V DC, ≤700 mA) — autres combinaisons : 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA, etc.

Intégration / utilisation
Les modules peuvent être pilotés par des systèmes de gestion média ou des contrôleurs IoT en utilisant Node-RED, NodeJs ou Python. Alimentation large plage : 12–48 V DC.

Caractéristiques / spécifications techniques

• Série de produits : Modules EA (EAs)
• Montage : adapté à l'emplacement de 45 mm des armoires standard
• Largeurs : 4 TE, 8 TE ou 12 TE (selon le nombre d'E/S)
• Interfaces : RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Protocoles : ASCII, MODBUS/RTU, MODBUS/TCP
• Fonctions analogiques : E/S 0/2–10 V, 0/4–20 mA ; RTD : PT100, PT1000, NI1000 (DIN43760) ; entrée résistance 0–1 MΩ
• Entrées numériques : jusqu'à 48 V DC
• Sorties numériques : jusqu'à 30 V DC
• Courant de sortie max. (modules haut de gamme) : jusqu'à 700 mA par canal
• Courant de sortie max. (produits RESI-Lxxx) : 350 mA par canal
• Fonctions de diagnostic : surcharge thermique, court-circuit, ligne ouverte, détection de surcourant
• Tension d'alimentation : 12–48 V DC (large plage)
• Configurables via : RESIConfigurator ; liste de commandes ASCII et table de registres MODBUS fournies
