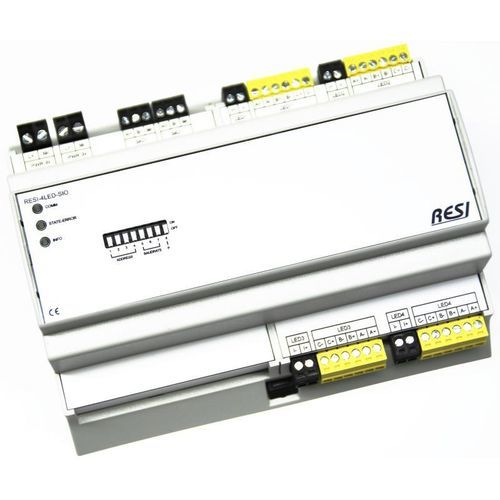

Module à modulation de largeur d'impulsion (PWM) EAs-LED Streifen

Description du produit
Nos modules EA sont conçus pour des applications en automatisation du bâtiment, automatisation industrielle et infrastructures. Les modules sont disponibles en tailles 4, 8 ou 12 TE (selon le nombre total d'E/S) et sont prévus pour la découpe de 45 mm d'une armoire électrique standard.

Fonctions & utilisation

• Versions avec interface RS485 intégrée (ASCII + MODBUS/RTU esclave) ou avec Ethernet (ASCII + MODBUS/TCP serveur).
• Prise en charge d'un protocole ASCII simple pour la connexion à des systèmes de contrôle média ou à des contrôleurs IoT (par ex. Node-RED, NodeJs, Python).
• Les versions Ethernet prennent en charge en plus MODBUS/RTU via Ethernet.
• Alimentation large plage: 12–48 V DC.

Module LED spécifique
Dans cette gamme de produits, il existe un module EA spécifique pour piloter jusqu'à 12 bandes LED avec 12 sorties PWM. Les sorties sont réparties en quatre groupes ; chaque groupe dispose de sa propre alimentation, ce qui permet de mélanger différentes bandes LED sur un même module. Sont prises en charge les bandes LED à anode commune et des tensions d'alimentation jusqu'à 60 V DC.

Configuration
Le logiciel gratuit RESIConfigurator est disponible pour la parametrisation et les tests des modules EA. Chaque produit est fourni avec une liste complète de commandes ASCII et une table de registres MODBUS accompagnée d'explications détaillées.

Variantes produit (exemple)

• Interfaces EAs : RS485 : ASCII + protocole MODBUS/RTU esclave
• Interfaces EAs : Ethernet : ASCII + protocole MODBUS/TCP serveur
• EAs-LED bandes : 12x bandes LED – 4 groupes avec 3 sorties PWM par groupe

Caractéristiques / Spécifications techniques

• Nom de la série : EAs-LED strips
• Référence (variante) : RESI-4LED-SIO
• Tailles : 4 TE, 8 TE, 12 TE (selon le nombre d'E/S)
• Montage : Pour découpe 45 mm dans armoire électrique standard
• Alimentation module : 12–48 V DC (entrée large plage)
• Alimentation LED : Prend en charge bandes LED à anode commune jusqu'à 60 V DC
• Sorties PWM : 12 sorties PWM, réparties en 4 groupes (chaque groupe avec alimentation séparée)
• Interfaces/protocoles : RS485 (ASCII + MODBUS/RTU esclave), Ethernet (ASCII + MODBUS/TCP serveur) ; Ethernet prend en charge MODBUS/RTU via Ethernet
• Configuration : logiciel RESIConfigurator ; fournie avec liste de commandes ASCII et table de registres MODBUS
• Applications typiques : automatisation du bâtiment, automatisation industrielle, infrastructures
