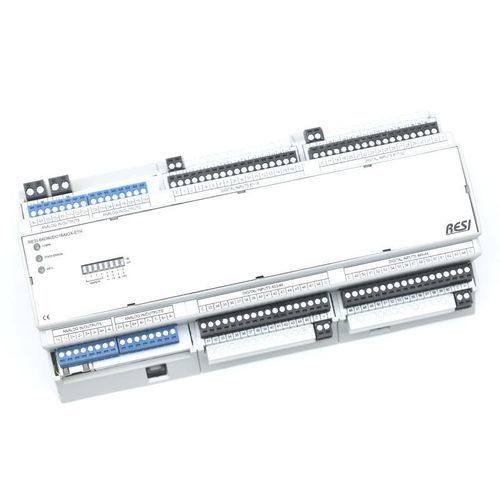

Module E/S analogique

numériqueRS-485Ethernet

Présentation
Les modules IO RESI sont conçus pour l'automatisation des bâtiments, l'automatisation industrielle et les infrastructures. Disponibles en largeurs 4, 8 ou 12 MU, ils s'adaptent aux découpes standard de 45 mm des armoires électriques et aux coffrets usuels. La gamme couvre des configurations mixtes d'entrées numériques, d'E/S analogiques universelles et de sorties relais pour répondre à différents besoins d'E/S.

Interfaces et protocoles
Deux variantes d'interface sont proposées :

• Interface RS485 avec protocole MODBUS/RTU esclave
• Interface Ethernet avec protocole MODBUS/TCP serveur

Tous les modules proposent également un protocole de commande ASCII compact pour l'intégration avec des systèmes de contrôle média ou des contrôleurs IoT (Node-RED, NodeJs, Python). Les versions Ethernet supportent en outre MODBUS/RTU via Ethernet si nécessaire.

Configuration
Paramétrez et testez les modules avec le logiciel gratuit RESIConfigurator. Chaque unité est fournie avec une liste complète de commandes ASCII et une table de registres MODBUS accompagnée d'explications détaillées pour un démarrage rapide.

Types d'E/S et fonctionnalités
Ce groupe de produits inclut des modules avec :

• Entrées ou sorties analogiques universelles (configurables par canal)
• Entrées numériques
• Sorties relais pour charges AC ou DC

Fonctionnalités des E/S analogiques universelles
Certains modules offrent des E/S analogiques configurables par canal, chaque canal pouvant être réglé en :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Entrée résistance (0–1 MΩ)
• Entrée capteur de température : PT100, PT1000 ou NI1000-DIN43760
• Entrée numérique (contact sec ou 24 Vdc)

Entrées numériques et relais
Les entrées numériques acceptent des signaux DC jusqu'à 48 Vdc. Les sorties relais sont de type Form A (normalement ouvertes) avec contacts AgSnO2, calibrées jusqu'à 6 A maximum. Les tensions commutables dépendent de la configuration : jusqu'à 30 Vdc ou jusqu'à 250 Vac pour les circuits AC.

Options / variantes

• Interface : RS485 (ASCII + MODBUS/RTU esclave) ou Ethernet (ASCII + MODBUS/TCP serveur)
• Variantes analogiques : 4xAIOX / 8xAIOX / 16xAIOX (E/S analogiques universelles par canal : 0/2–10 V, 0/4–20 mA, RTD, DI)
• Combinaisons DI & relais : exemples incluant 32xDI (≤48 Vdc) + 12xrelais (≤30 Vdc, ≤250 Vac, ≤6 A) ; autres combinaisons disponibles

Documentation fournie
Chaque produit est livré avec une liste de commandes ASCII, une table de registres MODBUS et les documents d'annexe produit / catalogue (pages catalogue, manuels et certificats) pour faciliter l'intégration et la conformité.

Caractéristiques techniques

• Famille de produits : RESI IO modules
• Largeurs typiques : 4 MU, 8 MU ou 12 MU
• Découpe panneau : adaptée aux découpes 45 mm des armoires électriques
• Interfaces : RS485 (MODBUS/RTU esclave) ou Ethernet (MODBUS/TCP)
• Protocoles : MODBUS/RTU, MODBUS/TCP, protocole de commandes ASCII
• Alimentation : large plage 12–48 Vdc
• E/S analogiques par canal : configurables en 0/2–10 V, 0/4–20 mA, résistance (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) ou entrée numérique (contact sec / 24 Vdc)
• Entrées numériques : jusqu'à 48 Vdc
• Sorties relais : Form A (normalement ouvertes), contacts AgSnO2, jusqu'à 6 A max ; tensions prises en charge jusqu'à 30 Vdc ou 250 Vac selon configuration
• Référence exemple : RESI-32DI12RO4AIOX-SIO
• Prix indicatif (HT) : 484,50 EUR
• Logiciel de configuration et test : RESIConfigurator
