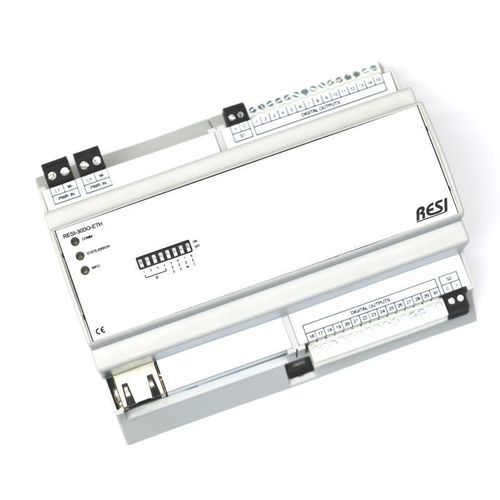

Module de sortie numérique EAs-nur

ModbusModbus RTUEthernet

Présentation du produit
La série EAs regroupe des modules IO conçus pour la domotique, l'automatisation industrielle et les infrastructures. Tailles disponibles : 4, 8 ou 12 TE (selon le nombre total d'IO), adaptés aux armoires électriques standard avec découpe 45 mm.

Interfaces et protocoles
Les modules sont disponibles en deux versions principales : RS485 avec MODBUS/RTU (esclave) et Ethernet avec MODBUS/TCP. Tous les modules EAs prennent également en charge un protocole ASCII simple pour l'intégration dans des systèmes de contrôle média ou des contrôleurs IoT (par ex. Node-RED, NodeJs, Python). Les versions Ethernet supportent en outre MODBUS/RTU over Ethernet.

Configuration
La configuration et les tests s'effectuent via le logiciel RESIConfigurator. Chaque produit inclut une liste complète de commandes ASCII et une table de registres MODBUS avec explications détaillées.

Fonctions des modules de sortie

• Sorties numériques pour signaux DC jusqu'à ≤ 30 V.
• Groupes de sorties avec alimentation séparée, permettant des combinaisons telles que sorties 12 VDC et 24 VDC sur un même module.
• Modules de sortie jusqu'à 700 mA par canal offrant des fonctions de diagnostic étendues (surcharge thermique, court-circuit, coupure de fil et détection de surcourant). Les sorties sont protégées contre les courts-circuits.
• Produits RESI-Lxxx : support maximal 350 mA par canal (diagnostics réduits, option économique).

Variantes disponibles (exemples)

• Interfaces EAs : RS485 — ASCII + MODBUS/RTU (esclave)
• Interfaces EAs : Ethernet — ASCII + MODBUS/TCP (serveur)

Configurations de sorties disponibles (exemples)

• 6xDA (≤ 30 Vdc, ≤ 700 mA)
• 12xDA (≤ 30 Vdc, ≤ 700 mA)
• 24xDA (≤ 30 Vdc, ≤ 700 mA)
• 30xDA (≤ 30 Vdc, ≤ 350 mA)
• 30xDA (≤ 30 Vdc, ≤ 700 mA)
• 60xDA (≤ 30 Vdc, ≤ 350 mA)
• 60xDA (≤ 30 Vdc, ≤ 700 mA)
• 90xDA (≤ 30 Vdc, ≤ 700 mA)

Remarques
Tous les modules disposent d'une alimentation large plage 12–48 VDC.

Caractéristiques techniques

• Série : EAs
• Type de sortie : sorties numériques (DC)
• Tension de sortie max : ≤ 30 Vdc
• Courant de sortie par canal : variantes jusqu'à 350 mA ou jusqu'à 700 mA
• Diagnostics (modèles jusqu'à 700 mA) : surcharge thermique, court-circuit, fil coupé, surcourant
• Interfaces : RS485 (MODBUS/RTU, ASCII), Ethernet (MODBUS/TCP, MODBUS/RTU over Ethernet, ASCII)
• Alimentation : 12–48 VDC large plage
• Taille/installation : 4 / 8 / 12 TE, s'adapte à une découpe 45 mm pour armoire standard
• Configuration/outils : RESIConfigurator ; liste de commandes ASCII et table de registres MODBUS disponibles
