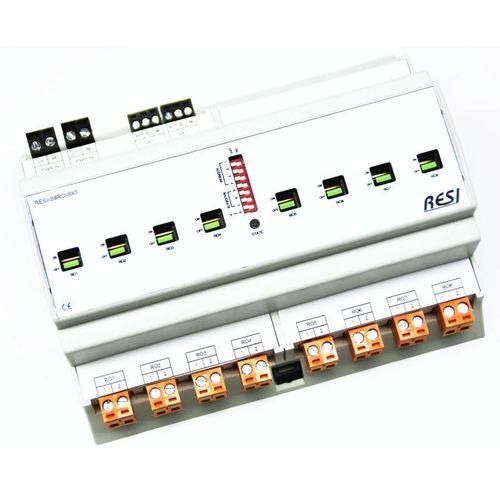

Module E/S numérique

EthernetModbus RTUModbus TCP

Vue d'ensemble
Modules E/S pour automatisation du bâtiment, contrôle industriel et infrastructures. Disponibles en tailles 4MU, 8MU ou 12MU pour s'adapter à une découpe d'armoire 45 mm. Ces modèles proposent uniquement des sorties relais avec des nombres de canaux configurables selon les besoins de commutation et de contrôle.

Interfaces & Protocoles

• Interface RS485 avec protocole MODBUS/RTU en esclave
• Interface Ethernet avec protocole MODBUS/TCP serveur (les versions Ethernet supportent également MODBUS/RTU via Ethernet)
• Protocole ASCII simple pour intégration médias et IoT (Node-RED, NodeJs, Python)

Alimentation
Entrée DC gamme large : 12–48 Vdc.

Configurations relais/sorties disponibles

• 8x relais bistables (Forme C) – ≤30 Vdc, ≤250 Vdc, ≤8 A
• 8x relais (Forme A, normalement ouvert) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 12x relais (Forme A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 16x relais (Forme A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 24x relais (Forme A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 8x relais de puissance (Forme A) – ≤30 Vdc, ≤250 Vdc, ≤16 A, prise en charge des charges capacitives jusqu'à 220 µF (module spécial pour pilotage d'éclairage)
• Variantes à relais à état solide (Forme A) : 250 Vac/dc ≤1 A ; 60 Vac/dc ≤3 A ; 60 Vac/dc ≤6 A ; plusieurs nombres de canaux disponibles (ex. 10x SSR, 20x SSR)

Technologie des relais & options
Les relais mécaniques utilisent du matériau de contact AgSnO2. Certains modules partagent une alimentation commune. Les formes de contact incluent Forme C (inverseur) et Forme A (normalement ouvert). Les versions à relais à état solide sont disponibles en différentes capacités pour commutation silencieuse et cycles élevés.

Configuration & Documentation
Prise en charge par le logiciel RESIConfigurator pour paramétrage et essais. Chaque produit est livré avec la liste complète des commandes ASCII et une table des registres MODBUS avec explications détaillées pour faciliter l'intégration et la validation.

Caractéristiques techniques

• Famille de produits : modules E/S avec sorties relais (AC/DC)
• Tailles de module : 4MU, 8MU ou 12MU ; s'adapte à une découpe 45 mm
• Interfaces : RS485 (MODBUS/RTU esclave) ; Ethernet (MODBUS/TCP serveur, MODBUS/RTU via Ethernet)
• Protocoles : MODBUS/TCP, MODBUS/RTU, protocole de commandes ASCII
• Alimentation : 12–48 Vdc
• Matériau contacts relais : AgSnO2
• Formes de relais : Forme A (NO), Forme C (inverseur)
• Puissances typiques : relais mécaniques jusqu'à 8 A ; relais de puissance jusqu'à 16 A avec gestion de charges capacitives jusqu'à 220 µF
• Options SSR : 250 Vac/dc ≤1 A ; 60 Vac/dc ≤3 A ; 60 Vac/dc ≤6 A
• Outil de configuration : RESIConfigurator (logiciel)
