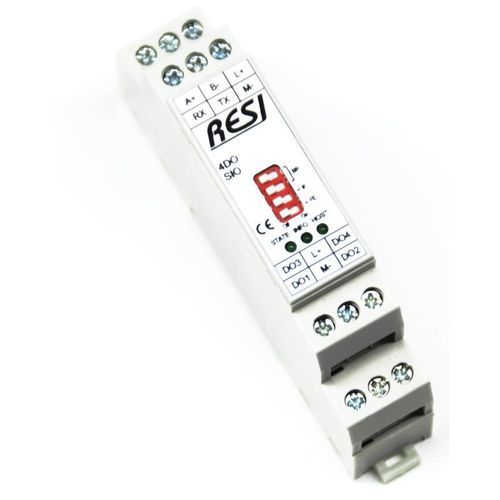

Module E/S numérique

analogiqueEthernetRS-485

Aperçu
Les modules E/S ultra-fins RESI sont conçus pour les installations où l'espace en armoire est limité ou lorsqu'un petit nombre d'E/S distantes est nécessaire sur un site. Les variantes 1MU (séries) proposent des interfaces RS232 ou RS485 et prennent en charge MODBUS/RTU Slave ainsi qu'un protocole ASCII simple pour l'intégration avec des systèmes de contrôle média et des plateformes IoT (Node-RED, Node.js, Python). Les variantes Ethernet occupent 2MU et supportent MODBUS/TCP ou MODBUS/RTU via Ethernet ; le protocole ASCII est disponible sur toutes les variantes. Alimentation large plage : 12–48Vdc.

Comment configurer ?
Utilisez le logiciel gratuit RESIConfigurator pour paramétrer, configurer et tester les modules. Chaque produit inclut une liste complète de commandes ASCII et une table de registres MODBUS avec explications détaillées pour faciliter l'intégration.

Interfaces (options)

• RS232 + RS485 : ASCII + protocole MODBUS/RTU Slave
• Ethernet : ASCII + protocole MODBUS/TCP Server (ou MODBUS/RTU via Ethernet)

Entrées / Sorties (options sélectionnables)

• 2xRI (entrées AC/DC 12–250Vac/dc)
• 4xDI (entrées DC 12–48Vdc)
• 4xDIBI (entrées DC 12–48Vdc, contact sec ou mouillé)
• 4xDO (sorties DC max. 30Vdc, 350mA)
• 1xRO (sortie relais 250Vac / 30Vdc, 8A)
• 2xRO (sorties relais 250Vac / 30Vdc, 8A)
• 2xSSR-1A (sorties relais à semi-conducteurs 230Vac/dc, 1A)
• 2xSSR-3A (sorties relais à semi-conducteurs 60Vac/dc, 3A)
• 2xSSR-6A (sorties relais à semi-conducteurs 60Vac/dc, 6A)
• 4xAIOX (E/S analogiques universelles : 0/2–10V, 0/4–20mA, RTD, DI)
• 4xAIU (entrées analogiques 0/2–10Vdc)
• 4xAOU (sorties analogiques 0/2–10Vdc)
• 2xAIU + 2xAOU (entrées + sorties analogiques 0/2–10Vdc)
• 2xRTD (entrées capteur RTD : OHM, PT100, PT1000, NI1000-DIN43760, 2/3 fils)
• 1xLED (3 sorties PWM pour rubans LED, max. 60Vdc, 15A)
• 2xLEDWS (2 canaux, 512 LEDs chacun, pour LEDs intelligentes WS28xx)

Documentation fournie (exemples)
Chaque produit est livré avec des listes de commandes ASCII, des tables de registres MODBUS et des pièces jointes spécifiques : manuel d'utilisation, fiches techniques et pages de catalogue pour la variante E/S sélectionnée.

Caractéristiques techniques

• Référence : RESI-2RI-SIO
• Modèle présenté : RESI-2RI-SIO (variante exemple)
• Largeur : 1MU (variantes Ethernet 2MU)
• Interfaces : RS232, RS485 (variantes série) ou Ethernet (variantes Ethernet)
• Protocoles : MODBUS/RTU Slave ; MODBUS/TCP Server (Ethernet) ; protocole ASCII pris en charge sur toutes les variantes
• Alimentation : plage large 12–48Vdc
• Prix (hors taxe affiché sur la page produit) : 99.80 EUR (prix attribut)
• Configurations d'E/S sélectionnables : voir liste ci‑dessus (entrées numériques, sorties numériques, relais, SSR, E/S analogiques, RTD, sorties LED, etc.)
• Outil de configuration : RESIConfigurator (logiciel gratuit)
• Documentation fournie : listes de commandes ASCII, tables MODBUS, manuels et pages de catalogue
