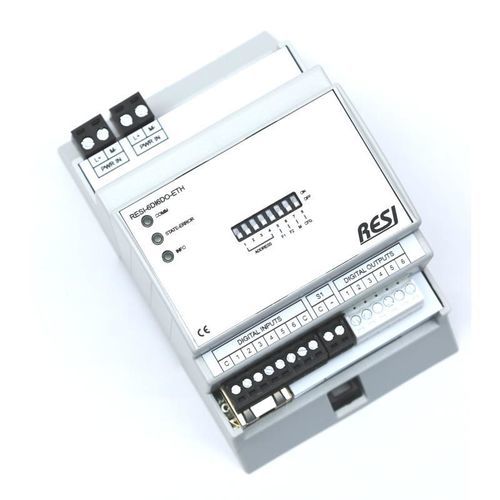

Module E/S numérique

Modbus TCPModbusEthernet

Aperçu
Modules E/S numériques modulaires pour la GTB, l'automatisation industrielle et les infrastructures. Disponibles en formats 4 MU, 8 MU ou 12 MU pour s'adapter à la découpe standard de 45 mm des coffrets électriques ; conçus pour des installations compactes et des déploiements d'E/S évolutifs.

Interfaces & Protocoles

• Interface RS485 avec protocole MODBUS/RTU esclave
• Interface Ethernet avec protocole MODBUS/TCP serveur
• Tous les modules prennent en charge un protocole ASCII simple (pour systèmes de contrôle média ou contrôleurs IoT utilisant Node-RED, NodeJs ou Python)
• Les versions Ethernet supportent en plus MODBUS/RTU via Ethernet

Alimentation
Entrée d'alimentation DC à large plage : 12–48 Vdc. Conçu pour les environnements d'alimentation industriels et les réseaux DC.

Entrées & sorties numériques

• Entrées numériques : pour signaux DC jusqu'à 48 Vdc
• Sorties numériques : pour signaux DC jusqu'à 30 Vdc
• Groupes de sorties indépendants permettant des tensions de sortie mixtes sur un même module (par ex. 12 Vdc et 24 Vdc)
• Protection des sorties et fonctions de diagnostic (selon type de module) : détection de surcharge thermique, détection de court-circuit, détection de fil ouvert, détection de surintensité ; sorties protégées contre les courts-circuits

Configurations de modules disponibles (exemples d'options produit)

• 6xDI + 6xDO (≤30 Vdc, ≤700 mA)
• 12xDI + 12xDO (≤30 Vdc, ≤700 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤350 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤700 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤350 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤700 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤350 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤700 mA)
• 76xDI + 72xDO (≤30 Vdc, ≤700 mA)

Comment configurer
Utilisez RESIConfigurator (logiciel gratuit) pour paramétrer et tester les modules E/S. Chaque produit inclut une liste complète des commandes ASCII et une table de registres MODBUS avec explications détaillées pour l'intégration et la mise en service.

Caractéristiques / spécifications techniques

• Nom de la série : IOs-digital INs+OUTs
• Format : 4 MU, 8 MU, 12 MU (s'adapte à la découpe 45 mm)
• Alimentation : 12 - 48 Vdc
• Interfaces : RS485 (MODBUS/RTU esclave), Ethernet (MODBUS/TCP serveur) ; protocole ASCII supporté
• Caractéristique DI : signaux DC jusqu'à 48 Vdc
• Caractéristique DO : signaux DC jusqu'à 30 Vdc
• Courant de sortie par canal : variantes jusqu'à 700 mA (avec diagnostics étendus) ou 350 mA (variantes économiques RESI-Lxxx)
• Diagnostics (pour modules 700 mA) : surcharge thermique, court-circuit, fil ouvert, surintensité ; sorties protégées contre les courts-circuits
• Variantes modulaires disponibles de petit (6 DI / 6 DO) à grand (jusqu'à 76 DI / 72 DO)
• Exemple de référence : RESI-6DI6DO-SIO
