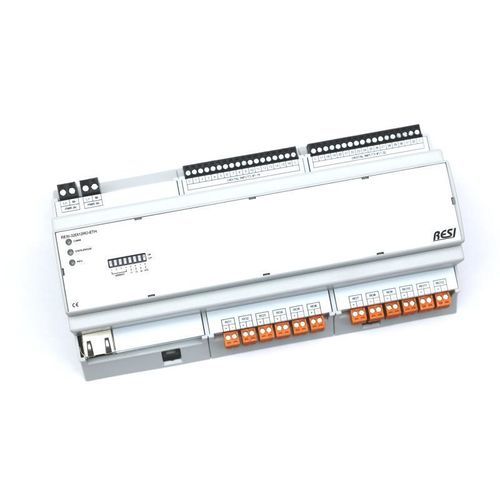

Module E/S numérique

ModbusEthernetRS-485

Description du produit
Les modules EAs sont conçus pour les applications de GTB/GTC, d'automatisation industrielle et d'infrastructures. Disponibles en 4, 8 ou 12 TE selon le nombre d'E/S, ces modules s'intègrent dans les enceintes avec découpe standard 45 mm et dans les armoires électriques standard.

Chaque module EAs est proposé en deux variantes d'interface : une avec RS485 intégré (MODBUS/RTU esclave) et une avec Ethernet (MODBUS/TCP). Tous les modules prennent également en charge un protocole ASCII simple pour l'intégration dans des systèmes de supervision ou des contrôleurs IoT (par ex. Node-RED, NodeJs, Python). Les versions Ethernet supportent, en plus de MODBUS/TCP, MODBUS/RTU sur Ethernet. Tous les modules possèdent une alimentation large plage 12–48 VDC.

Configuration
Utilisez le logiciel gratuit RESIConfigurator pour paramétrer et tester les modules EAs. Chaque produit est livré avec une liste complète de commandes ASCII et une table de registres MODBUS détaillée.

Variantes produits / configurations

• Interfaces (interfaces EAs)
  • RS485 : ASCII + protocole MODBUS/RTU esclave
  • Ethernet : ASCII + protocole serveur MODBUS/TCP
• EAs-DEs + Relais (Exemples de configurations sélectionnables)
  • 10xRE (≤250Vac/dc) + 8xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 20xRE (≤250Vac/dc) + 16xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 12xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 24xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 44xDE (≤48Vdc) + 12xDA (≤30Vdc, ≤700mA) + 24xRelais (≤30Vdc, ≤250Vac, ≤6A)
  • 16xDE (≤48Vdc) + 8xRelais de puissance (Forme A, ≤30Vdc, ≤250Vdc, ≤16A, ≤220µF)
  • 7xRE (≤250Vac/dc) + 5xRelais à état solide (≤250Vac/dc, ≤1A)
  • 7xRE (≤250Vac/dc) + 5xRelais à état solide (≤60Vac/dc, ≤3A)
  • 7xRE (≤250Vac/dc) + 5xRelais à état solide (≤60Vac/dc, ≤6A)
  • 14xRE (≤250Vac/dc) + 10xRelais à état solide (≤250Vac/dc, ≤1A)
  • 14xRE (≤250Vac/dc) + 10xRelais à état solide (≤60Vac/dc, ≤3A)
  • 14xRE (≤250Vac/dc) + 10xRelais à état solide (≤60Vac/dc, ≤6A)

Remarques fonctionnelles

• Entrées numériques : types pour signaux DC jusqu'à 48 Vdc et pour signaux AC/DC entre 12 et 250 V (AC/DC).
• Relais : versions avec courants de commutation maximum de 6 A ou 8 A ; relais de puissance dédiés pour charges capacitives (jusqu'à 16 A, ≤220 µF).
• Matériau de contact des relais mécaniques : AgSnO2.
• Contacts des relais : certains modules avec alimentation commune, relais inverseurs (Forme C) ou contacts normalement ouverts (Forme A).
• Relais à semi-conducteurs (Forme A) disponibles, par ex. 250 Vac/dc ≤ 1 A ou 60 Vac/dc ≤ 3 A / ≤ 6 A.

Caractéristiques / Spécifications techniques

• Série : EAs
• Référence article (exemple sur la page) : RESI-10RI8RO-SIO
• Taille boîtier : 4 TE, 8 TE, 12 TE (selon nombre d'E/S)
• Découpe d'encastrement : pour découpe standard 45 mm d'armoire électrique
• Alimentation : 12–48 VDC (plage large)
• Interfaces : RS485 (MODBUS/RTU esclave), Ethernet (MODBUS/TCP)
• Protocoles : MODBUS/RTU, MODBUS/TCP, protocole ASCII
• Entrées numériques : DC jusqu'à 48 Vdc ; AC/DC 12–250 V
• Mécanique des relais : variantes 6 A / 8 A ; relais de puissance Forme A jusqu'à 16 A (jusqu'à 220 µF)
• Matériau des contacts : AgSnO2
• Options : Relais à état solide selon différentes tensions/courants
