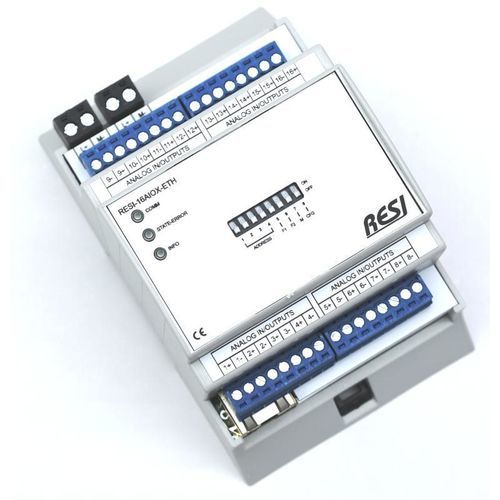

Module E/S analogique EAs-nur

numériqueRS-485Modbus TCP

Description courte
Nos modules EA sont conçus pour des applications d'automatisation du bâtiment, d'automatisation industrielle et d'infrastructure. Disponibles en largeurs de 4, 8 ou 12 TE selon le nombre total d'E/S, ces modules analogiques s'adaptent aux découpes standard de panneau de 45 mm. Tous les modules disposent d'une alimentation large plage de 12–48 VDC.

Versions & interfaces

• Version RS485 : ASCII + MODBUS/RTU (esclave)
• Version Ethernet : ASCII + MODBUS/TCP (serveur). Les modèles Ethernet prennent en charge en outre MODBUS/RTU via Ethernet.

Configuration
La paramétrisation et les tests s'effectuent avec le logiciel gratuit RESIConfigurator. Chaque produit est livré avec la liste complète des commandes ASCII et une table des registres MODBUS avec explications détaillées.

Fonctions analogiques (sélectionnables par canal)

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Entrée résistance : 0–1 MΩ
• Entrée RTD/capteur de température : PT100, PT1000, NI1000‑DIN43760
• Entrée numérique : contact sec ou 24 VDC

Autres modules / signaux
Des modules E/S analogiques classiques pour signaux −10 V à +10 V sont également disponibles.

Modules capteurs de température
Les modules EA pour capteurs de température peuvent lire la température actuelle jusqu'à 8 capteurs RTD. Les entrées capteurs acceptent un câblage à 2, 3 ou 4 fils ; types pris en charge : PT100, PT1000, NI100‑DIN43760.

Variantes disponibles (exemples)

• Interfaces : RS485 (ASCII + MODBUS/RTU esclave), Ethernet (ASCII + MODBUS/TCP serveur)
• Variantes analogiques EA : 4xAIOX (E/S analogiques universelles), 8xAIOX, 16xAIOX
• Autres variantes : 12xAE (−10 V / +10 V), 12xAA (−10 V / +10 V), 8xRTD (options RTD diverses)

Remarques
Outre MODBUS, les modules supportent un protocole ASCII simple pour l'intégration avec des systèmes de gestion média ou des contrôleurs IoT (par ex. Node-RED, NodeJs, Python).

Données techniques / spécifications

• Réf. article : RESI-4AIOX-SIO
• Groupe de produits : EAs (EAs uniquement analogiques)
• Tailles boîtier : 4 TE, 8 TE ou 12 TE (selon nombre d'E/S)
• Adapté pour découpe de panneau 45 mm
• Tension d'alimentation : 12–48 VDC (large plage)
• Interfaces : RS485 (MODBUS/RTU esclave), Ethernet (MODBUS/TCP serveur)
• Protocoles : MODBUS/RTU, MODBUS/TCP, ASCII
• Signaux analogiques : 0/2–10 V, 0/4–20 mA, −10…+10 V (selon type de module)
• Support RTD : PT100, PT1000, NI1000‑DIN43760 (2-/3-/4 fils)
• Max. canaux RTD (modules RTD) : jusqu'à 8 capteurs
• Configuration : RESIConfigurator + liste de commandes ASCII fournie et table des registres MODBUS
• Prix (HT) : 249,90 EUR
