Outil de serrage manuel Qtool 60

mécaniquepour pièces à usinerpour machine de découpe

Introduction

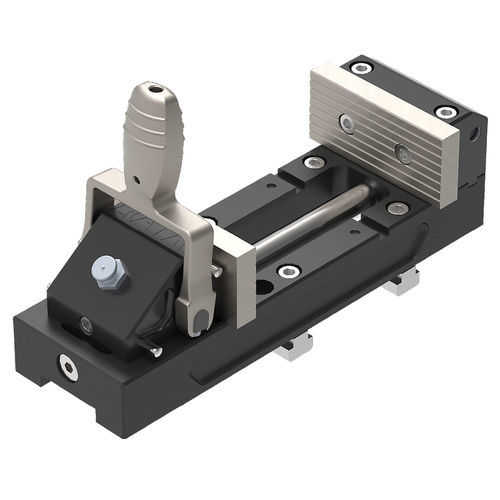

Le Qtool 60 est un dispositif de serrage modulaire pour pièces de taille moyenne (jusqu'à Ø 60 mm) avec une largeur utile de 100 mm. Il utilise un serrage excentrique pour un maintien rapide et fiable et dispose d'une butée arrière réglable (50 mm) pour un positionnement reproductible lors du tronçonnage. Un large programme de mâchoires et une butée transversale en option augmentent la polyvalence.

Points forts

• Pour pièces moyennes Ø 60 mm | Largeur utile = 100 mm
• Serrage excentrique pour un verrouillage rapide et efficace
• Butée arrière réglable (50 mm) pour un positionnement répétable
• Large choix de mâchoires adaptées aux différentes géométries
• Extensible en option avec butée transversale et accessoires

Données techniques (Qtool 60)
Plage de serrage : 0–100 mm | Largeur de mâchoire (standard) : 70 mm | Hauteur de mâchoire (standard) : 32 mm | Force de serrage : env. 2000 N

Compatibilité (options de montage)
Montage via écrou T / espacement ou via plaque Easy (selon modèle). Exemples de montage direct :

• Qcut 200 A : 8 mm / 60 mm
• Qcut 250 A : 12 mm / 75 mm
• Qcut 250 M : 12 mm / 100 mm
• Qcut 350 A : 12 mm / 75 mm
• Brillant 230 : 12 mm / 75 mm

Mâchoires pour Qtool 60
Le programme modulaire de mâchoires permet d'adapter le serrage à la forme de la pièce et à l'application de coupe.

Pièces rondes

• Les mâchoires prismatiques ou chanfreinées assurent un serrage précis et sécurisé
• La géométrie des mâchoires crée un contact 3 points défini pour éviter le glissement
• Le serrage vertical avec prisme en croix permet de tronçonner au-dessus du dispositif

Grandes pièces

• Les mâchoires hautes augmentent la surface de serrage pour les pièces de grande géométrie

Serrage du côté tronçonné

• Les mâchoires fendues permettent de serrer le côté tronçonné et réduisent la formation de bavures
• Diminue le besoin de rectification des bavures avant l'enrobage

Types de mâchoires disponibles (extrait)

• Mâchoire standard (incluse) : hauteur 32 mm | largeur 70 mm | Livraison : 1 mâchoire de rechange
• Mâchoire chanfreinée : hauteur 32 mm | largeur 70 mm | Surface chanfreinée 5° pour plaquer les pièces rondes | Pour Ø ≤ 60 mm
• Mâchoire haute : hauteur 60 mm | largeur 70 mm | Pour grandes pièces | Fourniture : 2 mâchoires
• Mâchoire haute fendue : hauteur 60 mm | largeur 100 mm | L'échantillon reste serré après coupe | Fourniture : 2 mâchoires
• Mâchoire prisme croisé : hauteur 32 mm | largeur 70 mm | Prisme horizontal/vertical (horizontal Ø max 18 mm, vertical Ø max 32 mm) | Fourniture : 1 mâchoire
• Mâchoire haute fendue avec prisme : hauteur 60 mm | largeur 100 mm | Prisme horizontal Ø max 17 mm | Fourniture : 2 mâchoires (1 lisse, 1 avec prisme)

Butée pièce
Pour les coupes répétitives, la butée réglable assure un positionnement reproductible :

• Montable sur Qtool 60 (compatible également Qtool 80 / 80 VARIO gauche ou droite)
• Course de butée jusqu'à 120 mm

Dispositifs de serrage de précision / Accessoires
Accessoires disponibles : plaques Easy (S / M), plaque Easy S rotative, Easy Adaption Qtool 40-60, Multi-Tower, unités pivotantes pour fonctions de rotation/oscillation.

Base de connaissances (sujets associés)

• Méthodes courantes d'échantillonnage des matériaux
• Techniques de tronçonnage métallographiques
• Comment choisir une meule de coupe adaptée

Caractéristiques techniques

• Produit : Qtool 60 (série)
• Plage de serrage : 0–100 mm
• Largeur mâchoire standard : 70 mm
• Hauteur mâchoire standard : 32 mm
• Force de serrage : env. 2000 N
• Conçu pour pièces moyennes jusqu'à Ø 60 mm
• Butée arrière réglable : 50 mm
• Montage : direct via écrou T/espacement ou via plaque Easy (selon machine)
• Exemples de compatibilité : Qcut 200 A, Qcut 250 A, Qcut 250 M, Qcut 350 A, Brillant 230
• Mâchoires et accessoires disponibles : standard, chanfreinée, haute, haute fendue, prisme croisé, haute fendue avec prisme, plaques Easy, Easy Adaption Qtool 40-60, Multi-Tower, unités pivotantes
