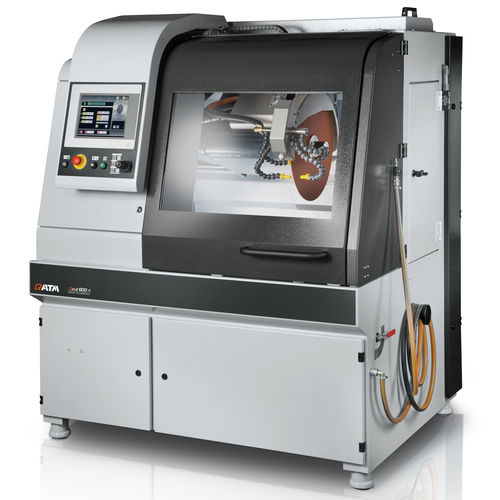

Machine de découpe à lame rotative Qcut 600 A

pour métalà commande manuelleavec assistance numérique

Introduction
La Qcut 600 A est une machine de tronçonnage humide industrielle conçue pour des échantillons volumineux et lourds. Elle combine des mouvements automatiques X/Y/Z et un entraînement principal de 15 kW refroidi par eau pour réaliser des coupes précises à faible contact et des séquences automatisées pour la production en série.

Avantages produit

• Capacité de coupe : échantillons jusqu’à Ø 244 mm
• Manipulation de pièces lourdes : table adaptée au chargement par chariot élévateur ou grue (voir spécifications de charge)
• Processus multi-positions (MPP) : positionnement simultané et coupe automatique de plusieurs composants sur la table

1. Panneau de commande ergonomique

• Écran tactile industriel 12,1" avec logiciel QATM pour création et stockage de programmes
• Joystick pour commande manuelle des axes et mise en service rapide des cycles automatiques
• Panneau de commande coulissant pour un accès dégagé à la zone de travail

2. Châssis robuste

• Construction soudée en acier laqué par poudrage pour usage industriel
• Unité de refroidissement par recirculation intégrable et options de filtration centrale
• Lubrification centrale automatique des axes

3. Grande table

• Table en acier inoxydable avec rainures en T longitudinales et transversales (taille T : 12 mm)
• Maintien sécurisé des pièces complexes via dispositifs de serrage sur rainures en T ou système Easy clamping
• Capacité de charge table : jusqu’à 400 kg (spécification table); exemples de charges typiques fournis

4. Grande chambre de coupe

• Large porte coulissante avant et porte latérale à charnière pour accès et visibilité sûrs
• Grande porte latérale pour remplacement aisé du disque de tronçonnage
• Éclairage intérieur LED résistant aux chocs

5. Bras pivot optimisé

• Système de refroidissement efficace intégré au bras pivotant
• Garde de disque guidée parallèlement pour augmenter la capacité de coupe en coupes verticales
• Aide d’alignement laser en option pour un positionnement rapide
• Entraînement principal 15 kW refroidi par eau

Caractéristiques clés

• Axe Z de précision (0,1 mm) et axe Z intégré à la table pour maintenir la hauteur de coupe
• Avance transversale automatique avec fonction coupe en série pour des coupes parallèles précises
• Outil de rotation optionnel avec saisie d’angle par logiciel pour une meilleure qualité de surface et réduction du temps sur pièces de révolution
• Découpe pulsée automatique réglable pour matériaux épais ou difficiles à usiner
• Contrôle d’avance dépendant de la force de coupe : l’avance diminue automatiquement au franchissement d’une force prédéfinie

Accessoires (exemples)

• Unité de refroidissement par recirculation : compacte et intégrable avec filtration multi-chambres
• Système de filtre à bande : grand système de refroidissement et filtration pour usage en continu (cuve ≈ 285 l, capacité de filtration ≈ 100 l/min)
• Séparateur centrifuge : supprime la brume de liquide de coupe et améliore la qualité de l’air (variantes de puissance d’évacuation)

Consommables
Disques de tronçonnage, crépines d’entrée et sacs filtrants font partie des consommables recommandés ; QATM propose des consommables adaptés à la machine.

Caractéristiques techniques

• Disque de tronçonnage : jusqu’à Ø 600 mm
• Capacité de coupe max. : Ø 244 mm
• Profondeur maximale de pénétration du disque : 190 mm (avec disque Ø 500 mm)
• Diamètre de bride : Ø 32 / 40 mm
• Course automatique X : 550 mm
• Course automatique Y : 360 mm
• Course automatique Z : 550 mm
• Précision axe Z : 0,1 mm
• Table L x P : 750 x 600 mm, inox
• Taille de rainure en T : 12 mm
• Vitesse du disque : variable 1000 - 2400 tr/min
• Puissance d’entraînement principale : 15 kW S1 (refroidi par eau)
• Puissance de raccordement : 30 kVA
• Dimensions extérieures L x H x P : 1488 x 1960 x 1477 mm
• Poids : env. 1600 kg (selon équipement)
