Outil de serrage manuel Qtool 40 series

mécaniquepour pièces à usinerpour machine de découpe

Introduction

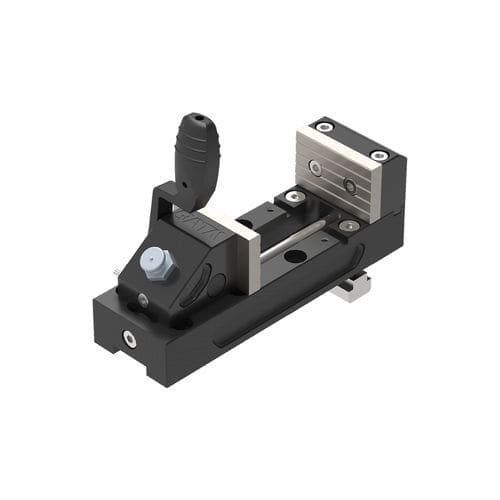

Outils de serrage à verrouillage rapide pour tronçonnage de petites pièces. La série Qtool 40 comprend deux variantes : Qtool 40 (tendeur excentrique) pour un serrage rapide et reproductible et Qtool 40 S (étau à vis avec poignée étoile) pour doser manuellement la force de serrage. Une butée arrière réglable et un large programme de mâchoires interchangeables permettent l'adaptation à la géométrie des pièces.

Points forts

• Conçu pour petites pièces : typ. Ø 40 mm | Largeur de mâchoire 60 mm
• Qtool 40 S : étau à vis avec poignée étoile pour réglage manuel de la force
• Qtool 40 : tendeur excentrique pour un serrage rapide et puissant
• Butée arrière réglable pour un positionnement précis lors du tronçonnage
• Large gamme de mâchoires interchangeables pour s'adapter à la pièce

Données techniques (résumé)

• Qtool 40 : plage de serrage 0–60 mm | Largeur de mâchoire 50 mm | Hauteur de mâchoire 25 mm | Force de serrage env. 1000 N
• Qtool 40 S : plage de serrage 0–50 mm | Largeur de mâchoire 50 mm | Hauteur de mâchoire 25 mm | Force de serrage variable (manuelle)

Compatibilité (résumé)
Montage flexible : directement via écrou en T/espacement ou via Easy plate (S/M). Exemples de compatibilité machine : Qcut 200 A (direct 8 mm / 60 mm ; Easy plate S/M), Qcut 250 A (Easy plate S/M), Qcut 250 M (Easy plate S/M), Qcut 350 A (Easy plate S/M), Brillant 230 (Easy plate S/M).

Mâchoires de serrage et conseils d'application

• Général : vaste programme de mâchoires pour personnaliser le Qtool selon la forme et la taille des pièces.
• Pièces rondes : utiliser des mâchoires prismatiques ou chanfreinées pour créer un contact défini en 3 points et éviter le glissement ; les rondelles peuvent aussi être serrées verticalement avec le prisme en croix et tronçonnées au-dessus du dispositif.
• Grandes pièces : les mâchoires hautes augmentent la surface de serrage pour les pièces à grande géométrie.
• Serrage du côté tronçonné : les mâchoires fendue(s) permettent de serrer le côté coupé, réduisant la formation de bavures et minimisant l'affûtage post-tronçonnage avant l'enrobage.

Mâchoires disponibles (exemples)

• Mâchoire standard (fournie) : hauteur 25 mm, largeur 40 mm, universelle (portée : 1 mâchoire de rechange)
• Mâchoire chanfreinée : hauteur 25 mm, largeur 40 mm, surface chanfreinée 5° pour écraser les matériaux ronds ; pour pièces rondes jusqu'à Ø 50 mm (portée : 1 mâchoire)
• Mâchoire haute : hauteur 45 mm, largeur 50 mm, pour grandes pièces (portée : 2 mâchoires)
• Mâchoire haute fendue : hauteur 45 mm, largeur 80 mm, maintient la pièce séparée serrée après tronçonnage (portée : 2 mâchoires)
• Mâchoire prisme croisé : hauteur 25 mm, largeur 40 mm, prisme horizontal et vertical pour serrage 3 points, prisme vertical Ø max 17 mm (portée : 1 mâchoire)
• Haute fendue avec prisme : hauteur 45 mm, largeur 80 mm, prisme horizontal Ø max 17 mm, l'échantillon reste serré après tronçonnage (portée : 2 mâchoires : 1 fendue haute + 1 fendue avec prisme)

Accessoires / dispositifs de serrage de précision

• Easy clamping plate S
• Easy clamping plate S avec fonction rotative
• Easy Adaption Qtool 40-60
• Multi-Tower
• Swivel unit Qtool 40-60

Notes
Choisir les mâchoires et accessoires selon la géométrie des pièces pour optimiser la stabilité de serrage, réduire la formation de bavures et améliorer la reproductibilité de coupe. La série offre des options de montage flexibles pour l'utilisation sur les machines de tronçonnage QATM.

Spécifications techniques

• Famille de produit : Qtool 40 Series (Qtool 40 / Qtool 40 S)
• Plage de serrage Qtool 40 : 0–60 mm
• Plage de serrage Qtool 40 S : 0–50 mm
• Largeur mâchoire standard : 50 mm | Hauteur mâchoire standard : 25 mm
• Force de serrage Qtool 40 : env. 1000 N
• Force de serrage Qtool 40 S : variable (poignée étoile manuelle)
• Adapté aux petites pièces (typ. Ø jusqu'à 40 mm ; mâchoires spécifiques jusqu'à Ø 50 mm)
• Butée arrière réglable pour contrôle de position pendant la coupe
• Types de mâchoires disponibles : standard, chanfreinée, haute, haute fendue, prisme croisé, haute fendue avec prisme
• Options de montage : écrou en T/espacement direct ou via Easy plate (S/M)
