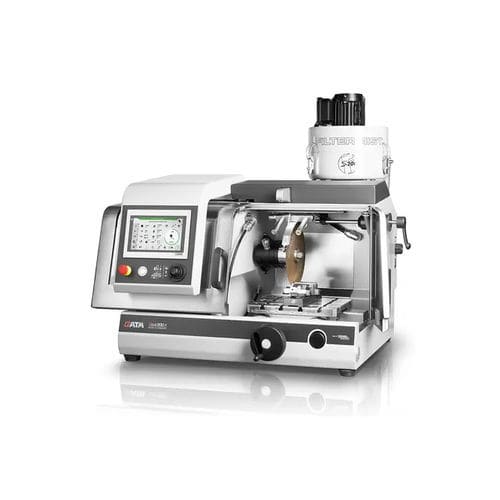

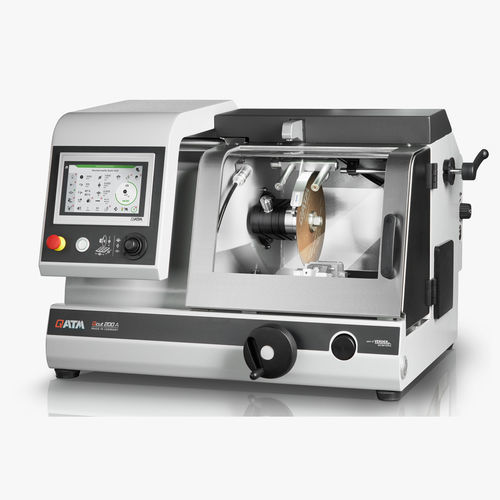

Machine de découpe à lame rotative Qcut 200 A

pour métalpour verred'échantillons

Introduction
La Qcut 200 A est une machine de tronçonnage de précision compacte avec jusqu'à trois axes automatiques (X, Y, Z) conçue pour l'utilisation de disques de tronçonnage jusqu'à Ø 203 mm (8''). Elle propose un design modulaire et peu encombrant ainsi que plusieurs fonctions de coupe, dont la coupe par déplacement/taillage et la coupe en marches pour un enlèvement de matière contrôlé couche par couche.

Avantages produit

• Axes de précision entièrement automatiques avec paliers sans jeu
• Nouveau système de refroidissement avec un débit environ 25 % supérieur à des machines comparables, réduisant l'usure des disques jusqu'à 15 %
• Fonction de nettoyage automatique de la chambre de coupe
• Nouvelles fonctions logicielles pour les applications de meulage
• Changement simplifié du disque de tronçonnage avec verrouillage et option de lubrification intégrée
• Dispositif de dressage pour affûtage des disques diamantés et de meulage
• Nouveau dispositif de rotation modulaire et adaptable

Sécurité renforcée

• Commutateur d'activation : la machine ne peut être positionnée qu'avec une commande à deux mains lorsque la porte est ouverte
• Le risque d'écrasement pour l'opérateur est quasiment éliminé

Détection intelligente des composants

• Détection automatique éprouvée des composants et nouvelle détection de sortie (fonction d'arrêt automatique)
• Les points de départ et de fin de coupe sont détectés automatiquement, réduisant les temps de cycle

Précision maximale grâce à une conception robuste

• Construction durable, à faibles vibrations et stable
• Convient pour le tronçonnage ou le meulage (meule cup) d'échantillons délicats avec une précision maximale
• Accès optimisé à la chambre de coupe via une grande porte coulissante
• Fixation rapide et sûre d'outils de serrage polyvalents sur la grande table

Utilisation intuitive et simple

• Grand écran tactile industriel 7" avec guidage utilisateur ergonomique
• Logiciel convivial et facile à utiliser
• Déplacement confortable des axes automatiques via joystick

Surveillance du débit

• La surveillance du débit en option garantit un refroidissement constant des échantillons sensibles lors de longues opérations
• Le processus de coupe est interrompu automatiquement en cas d'atteinte d'un seuil critique

Fonction de nettoyage automatique

• Nettoyage entièrement automatique de la machine via des buses en spirale dans la chambre de coupe
• Le nettoyage peut être activé individuellement et démarrer automatiquement après chaque coupe
• Le nettoyage peut être activé pendant le fonctionnement pour une visibilité claire

Programmes de coupe étendus

• Coupe par déplacement ou taillage pour minimiser la zone de contact selon la géométrie du composant
• Fonctions de coupe en marches pour enlever couche par couche et optimiser l'angle d'attaque, en particulier sur les matériaux massifs

Large gamme d'accessoires

• Grande table avec rainures et chavettes T de 8 mm pour dispositifs de serrage QATM (max. L x H : 300 x 210 mm)
• Dispositifs de serrage : large choix incluant unité de serrage sous vide pour fixation de lames de verre pour sections fines
• Systèmes de refroidissement à recirculation optionnels (portable, mobile ou variantes lab système) pour refroidissement, filtration et évacuation des copeaux
• Accessoires extensibles avec dispositif de rotation et autres dispositifs de serrage

Données techniques (tableau)
Disque de tronçonnage : jusqu'à Ø 203 mm / 8"
Capacité de coupe max. : 75 mm (disque Ø 200 mm)
Diamètre de la bride : Ø 12,7 mm
Axe X : 210 mm (manuel / automatique)
Axe Y : 80 mm (automatique)
Axe Z (option) : 80 mm (automatique)
Vitesse d'avance : 0,005–20 mm/s
Précision axe Z : 0,005 mm
Avance minimale transversale (axe Z) : 0,001 mm
Table sans axe Z (LxP) : 300 x 210 mm
Table avec axe Z (LxP) : 280 x 210 mm
Rainure T : 8 mm
Vitesse : 300 - 5000 tr/min
Puissance moteur principal : 0,75 kW, S1
Puissance de raccordement : 2,2 kVA
L x H x P : 725 x 535 x 675 mm
Poids : env. 82 kg

Caractéristiques techniques

• Modèle : Qcut 200 A
• Diamètre disque supporté : jusqu'à 203 mm (8'')
• Capacité de coupe maximale : 75 mm (avec disque Ø 200 mm)
• Diamètre bride : 12,7 mm
• Axes automatiques : X = 210 mm (manuel/automatique), Y = 80 mm (automatique), Z optionnel = 80 mm (automatique)
• Plage de vitesse d'avance : 0,005–20 mm/s
• Précision axe Z : 0,005 mm ; avance transversale min. (Z) : 0,001 mm
• Dimensions de la table : sans Z 300 x 210 mm ; avec Z 280 x 210 mm
• Rainures T : 8 mm pour dispositifs de serrage
• Plage de vitesse de broche : 300–5000 tr/min
• Puissance moteur principal : 0,75 kW (S1)
• Puissance de raccordement : 2,2 kVA
• Dimensions machine (L x H x P) : 725 x 535 x 675 mm
• Poids approximatif : 82 kg
