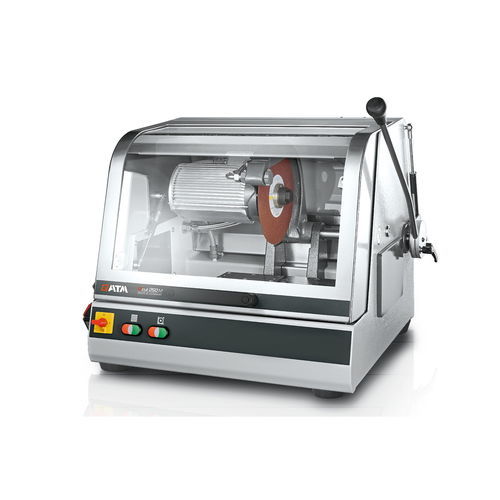

Machine de découpe à lame rotative Qcut 250 M

de disqueà commande manuellede métallographie

Introduction
La Qcut 250 M est une machine de tronçonnage humide manuelle conçue pour les découpes contrôlées en préparation métallographique et d’échantillons. Le capot se replie à l’intérieur pour un accès complet à la chambre de coupe, et la grande fenêtre ronde offre une bonne visibilité du processus. Le refroidissement du disque est intégré au garde-disque et la table en acier inox est équipée de plaques d’usure remplaçables et de rainures transversales pour l’alignement des dispositifs de serrage.

Avantages produit

• Mouvement vertical manuel (axe Y) avec levier réglable
• Chambre de coupe spacieuse pour diverses tailles d’échantillons
• Ouvertures gauche et droite pour pièces longues continues
• Grande table inox avec tôles d’usure échangeables
• Capot couvrant toute la largeur pour une accessibilité optimale
• Utilisation simple et ergonomique, adaptée au laboratoire et à la production
• Compatible avec une large gamme d’outils et systèmes de serrage
• Verrouillage de porte et détection d’arrêt pour respecter les normes de sécurité actuelles
• Châssis en aluminium peint par poudrage

Caractéristiques
Tronçonnage dynamique fin
Le mouvement vertical de coupe est actionné manuellement par un levier offrant un contrôle précis et sans à-coup. La longueur et l’angle du levier sont réglables et un limiteur permet de définir des profondeurs de coupe reproductibles.

Éclairage
La large fenêtre arrondie permet une large visibilité de la chambre de coupe. Un éclairage LED flexible optionnel peut être ajouté pour l’éclairage direct de la zone de coupe.

Sécurité
La surveillance d’arrêt intégrée empêche l’ouverture tant que la meule est en rotation. Le système d’interverrouillage de porte et le garde-disque protégé garantissent un accès sûr lors des réglages et de la maintenance.

Consommables
Pour des coupes fiables et efficaces, utilisez les disques QATM et les consommables recommandés adaptés au matériau. Le choix correct de la meule et du fluide de refroidissement assure une meilleure qualité de coupe et une durée de vie accrue des outils.

Dispositifs de serrage
Une large gamme de dispositifs et d’étaux (p. ex. étau de serrage 80) est disponible. Les rainures transversales sur la table inox permettent un alignement précis et une fixation sécurisée des dispositifs.

Téléchargements / Documents disponibles
Fiches produit et pages de catalogue sont disponibles en plusieurs langues, incluant la fiche technique Qcut 250 M et les listes d’accessoires.

Caractéristiques techniques

• Disque de coupe : jusqu’à Ø 250 mm / 10"
• Capacité de coupe max. : Ø 55 mm / Ø 90 mm (jusqu’à 25 mm de longueur)
• Dimension bride : Ø 32 mm
• Axe Y (course verticale) : 145 mm
• Table LxP : 350 x 288 mm, inox
• Rainure en T : 12 mm
• Puissance raccordement : 4,5 kVA
• Puissance d’entraînement (moteur principal) : 3 kW S6 40%
• Dimensions L x H x P : 810 x 735 x 650 mm
• Poids : ~75 kg
