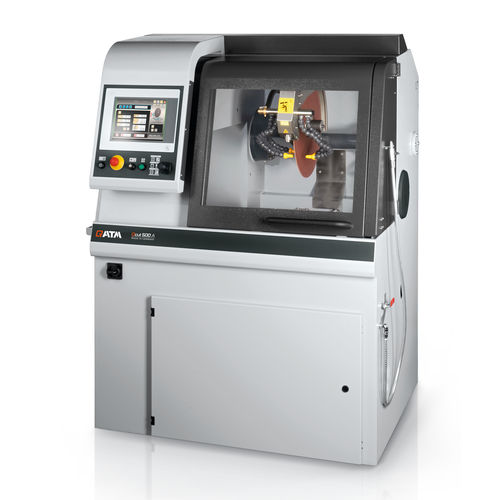

Machine de découpe à lame rotative Qcut 500 A

avec assistance numériqueavec logiciel de paramétrageavec logiciel de commande

Présentation
La Qcut 500 A est une machine de tronçonnage sous eau conçue pour la découpe précise et productive de pièces volumineuses et lourdes. Elle associe des entraînements d'axe très dynamiques à des fonctions automatiques de translation et de coupe pour réduire le contact et accélérer les opérations.

Avantages

• Productivité élevée : entraînements d'axe permettant des déplacements jusqu'à 80 mm/s pour réduire les temps de cycle
• Manipulation flexible : grande porte coulissante et porte latérale, ainsi que des ouvertures latérales pour échantillons longs
• Traitement en série : le Processus Multi-Positions (MPP) permet le positionnement simultané et la coupe automatique de plusieurs composants

Caractéristiques principales

• Interface opérateur : écran tactile industriel 12,1" avec logiciel QATM ; joystick et 200 emplacements de programmes utilisateurs pour une configuration rapide et modification des paramètres en cours d'opération
• Construction robuste : bâti en aluminium thermolaqué avec système de refroidissement par recirculation intégrable et lubrification centrale automatique
• Table : table inox avec rainures en T longitudinales et transversales ; bridage sécurisé via la table à rainures ou le système Easy ; table avec Z 550 x 500 mm ou sans Z 700 x 500 mm
• Capacité de charge : prise en charge de pièces lourdes (jusqu'à environ 400 kg selon configuration ; entrée table jusqu'à 120 kg y compris dispositifs de bridage)
• Chambre de coupe : grande porte coulissante avec verre de sécurité stratifié résistant aux rayures, porte latérale battante, ouvertures droite/gauche pour échantillons longs, éclairage LED incassable
• Bras pivot optimisé : refroidissement performant, protection de disque guidée en parallèle et option d'alignement laser pour un positionnement précis
• Avance transversale de précision : axe Z intégré à la table pour maintenir la hauteur de coupe ; avance transversale automatique pour coupes parallèles précises
• Outil rotatif (option) : entraînement rotatif vertical avec saisie d'angle contrôlée par logiciel pour des surfaces uniformes, réduction du temps de coupe sur pièces tournantes et protection contre le faux-rond
• Coupe pulsée et contrôle d'avance selon force : coupe pulsée réglable pour matériaux difficiles ; l'avance décroît automatiquement si la force de coupe prédéfinie est atteinte pour protéger machine, pièce et outillage

Accessoires / Options

• Unité de refroidissement en circuit fermé (compacte, intégrable, filtration multi-chambres)
• Système de filtre à bande pour fonctionnement continu/série
• Séparateur centrifuge pour éliminer les brumes de liquide de coupe
• Option alignement laser, outil rotatif et dispositifs de bridage Qtool

Caractéristiques techniques

• Disque de coupe : jusqu'à Ø 508 mm
• Capacité de coupe maximale : Ø 190 mm
• Alésage disque : Ø 32 / 40 mm
• Course X automatique : 420 mm
• Course Y automatique : 280 mm
• Course Z automatique (option) : 200 mm
• Précision axe Z : 0,1 mm
• Table avec Z (L x P) : 550 x 500 mm, inox
• Table sans Z (L x P) : 700 x 500 mm, inox
• Taille rainure en T : 12 mm
• Vitesse disque : variable 1000–2800 / 1000–2400 tr/min (selon configuration)
• Puissance raccordement : 30 kVA
• Puissance moteur principal : 15 kW, service S1
• Dimensions (L x H x P) : 1300 x 1820 x 1250 mm
• Poids : env. 1000 kg (selon équipement)
