Machine de découpe à lame rotative Qcut 150 A

avec assistance numériqueavec logiciel de paramétrageavec logiciel de commande

Introduction

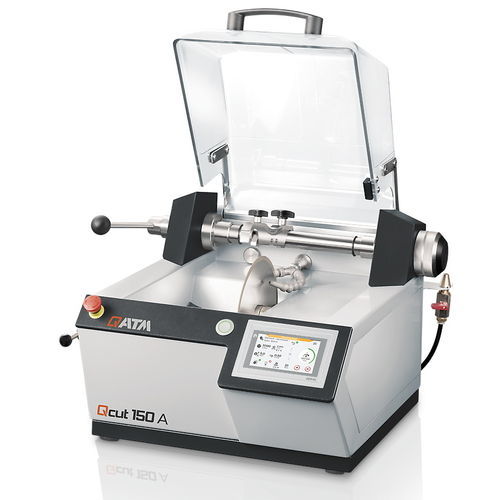

La Qcut 150 A est une machine de tronçonnage compacte pour disques Ø75–203 mm (8"). Elle réalise des coupes automatiques et manuelles via un levier ergonomique. Un bras de serrage optionnel avec capteur de force intégré permet des coupes à faible déformation grâce à une avance régulée par la force.

Avantages Produit

• Jusqu'à 5 modes : manuel, avance automatique, avance à commande de force, mode abrasion/rectification, découpe avec table (selon configuration)
• Table croisée manuelle
• Fonction de coupe par zone
• Quatre systèmes de refroidissement disponibles
• Système de dressage pour meules
• Logiciel QATM intuitif avec base de données intégrée

Coupe à force contrôlée

• Capteur de force intégré dans le bras de serrage régule précisément l'avance en fonction de la force de coupe définie
• Force de coupe constante pendant tout le procédé pour des coupes nettes sur composants durcis en surface et matériaux composites

Table de découpe

• Table amovible montable sans outil
• Sectionnement rapide et manuel d'échantillons volumineux, de circuits imprimés ou de plaques

Coupe par zone

• Réglage individuel de l'avance ou de la force pour des sections particulières de l'échantillon
• Réduction de la déformation et de l'échauffement du matériau
• Accélération du procédé de coupe

Mode abrasion / prépolissage

• Préparation ciblée : possibilité de prépolir les échantillons manuellement ou semi‑automatiquement avec une meule boisseau
• Idéal pour les coupes fines et la microélectronique

Unité de serrage à vide

• Les lames de verre et les coupes fines peuvent être fixées facilement et sans glissement

Caractéristiques

• Bras de serrage : Système de serrage rapide sans outil avec dispositifs de serrage de précision, dispositif de rotation et unité de serrage à vide — Ø maxi échantillon : 40 mm
• Axe Y : Avance manuelle ou automatique ; course 120 mm ; avance automatique 0,01–20 mm/s ; force de coupe réglable 0–10 N (option)
• Dispositif de dressage : Utilisation manuelle externe pour l'affûtage des meules de coupe et de polissage
• Corps de machine : Carrosserie inox résistante à la corrosion, peinture pour un nettoyage facilité
• Capot transparent : Capot pivotant offrant un accès libre à la chambre de coupe ; interrupteur de sécurité intégré
• Axe Z : Avance transversale manuelle ; course 25 mm ; position affichée ; précision 0,005 mm
• Entraînement de la meule : Diamètre meule Ø75–203 mm (8"); puissance 0,37 kW (S1)
• Panneau de commande : Écran tactile industriel 4,3" ; interface intuitive ; stockage jusqu'à 200 méthodes définies par l'utilisateur ; gestion des comptes

Tous les paramètres d'un coup d'œil

• Écran tactile industriel 4,3" robuste
• Logiciel intuitif affichant les paramètres clés de tronçonnage
• Stockage étendu de programmes et gestion des utilisateurs

Données techniques
Disque de découpe : Ø75–203 mm (8")
Vitesse variable : 150–3000 tr/min
Capacité maximale de coupe : Ø40 mm
Diamètre d'arbre : Ø12,7 mm
Force de coupe réglable (option) : 0–10 N
Avance (automatique) : 0,01–20 mm/s
Course axe Y : 120 mm (manuel/automatique)
Course axe Z (coupe parallèle manuelle) : 25 mm ; précision 0,005 mm
Puissance moteur : 0,37 kW (S1)
Puissance raccordement : 0,75 kVA
Dimensions (L x H x P) : 545 x 391 x 566 mm
Poids : env. 45 kg (selon équipement)

Accessoires et options de refroidissement

• Large gamme d'outils de serrage pour échantillons enrobés ou non jusqu'à Ø40 mm
• Systèmes de refroidissement : circulation 15 L, circulation mobile 45 L, intégration système‑lab 45 L, refroidissement par immersion
• Dispositif de dressage pour affûtage et module pompe optionnel pour rinçage de la chambre (selon système de refroidissement)
