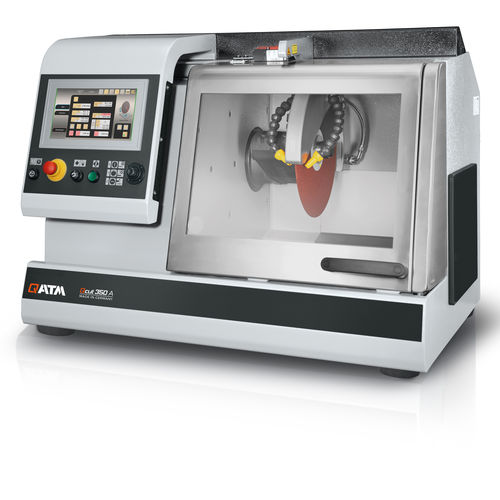

Machine de découpe à lame rotative Qcut 350 A

pour matériaux compositespour PCBd'échantillons

Introduction
La Qcut 350 A est une machine de tronçonnage à abrasion humide automatique pour échantillons jusqu'à Ø 135 mm. La fonction de coupe à faible contact (LCC) permet des découpes contrôlées et douces pour des pièces de géométries, dimensions et matériaux variés. Applications typiques : métallographie, matérialographie, minéralogie, préparation de matériaux composites (CFC/PMC/MMC) et découpe de composants électroniques (PCB). La chambre de coupe agrandie et la table en acier inoxydable facilitent la manutention. Les fonctionnalités logicielles telles que la détection de contact automatique, le processus multi-position (MPP) et le réglage parallèle de la protection de la meule en coupe verticale améliorent la reproductibilité et le débit.

Avantages produit

• Avance horizontale automatique
• Avance verticale automatique
• Contrôle électronique de la force de coupe
• Contrôle électronique de la distance
• Limiteur électronique de la force de coupe
• Mémoire pour sauvegarde des programmes
• Large gamme d'outils et systèmes de serrage disponibles
• Ouverture droite pour pièces longues

Contrôle électronique des performances
L'avance est réduite automatiquement lorsque la puissance maximale préréglée est atteinte, protégeant ainsi l'entraînement et les composants de coupe contre la surcharge.

Avance transversale de précision
L'avance transversale automatique optionnelle avec fonction de coupe en série permet des découpes parallèles précises. Elle est pilotée électroniquement et peut servir d'axe d'alimentation pour l'utilisation de pot wheel.

Coupe pulsée
Le mode de coupe pulsée variable apporte des avantages pour les sections lourdes ou les matériaux difficiles à couper en réduisant les contraintes thermiques et mécaniques.

Processus multi-position (MPP)
Le MPP permet de placer plusieurs échantillons sur la table et de les tronçonner en une séquence automatisée. La fonction d'apprentissage rend le réglage des positions simple et reproductible.

Détection de contact automatique
Après le démarrage automatique, la pièce s'approche en grande vitesse et le contact avec la meule déclenche la coupe selon les paramètres préréglés, garantissant un démarrage sûr et efficace.

Nouvelles dimensions
La chambre de coupe et la table agrandies, combinées au réglage parallèle du carter de protection de la meule, augmentent la capacité de coupe et les courses des axes. La porte latérale et l'ouverture pour pièces longues améliorent l'accès et la maniabilité.

Contrôle électronique
Les paramètres de coupe en parcours automatique peuvent être enregistrés et rappelés dans la commande électronique. L'affichage indique la position en manuel et permet de modifier l'avance, la course et la force de coupe durant les cycles automatiques.

Supériorité dans le détail
1. Grande table machine

• Positionnement des axes sans jeu
• Rainures pour montage des dispositifs de serrage QATM
• Queues d'aronde (T-slot) 12 mm pour dispositifs personnalisés
• Max. L x H : 500 x 300 mm (sans axe Z) ; sinon 400 x 300 mm max.

2. Poste de commande ergonomique

• Écran tactile couleur 10,1"
• Joystick pour commande manuelle

3. Alignement laser

• Positionnement précis des composants avant la coupe

4. Blocage de la meule

• Système de verrouillage et écrou facilitant le remplacement de la meule

5. Ouverture latérale

• Ouverture côté droit pour échantillons longs

6. Châssis robuste

• Construction en aluminium laqué

7. Capot de disque guidé en parallèle

• Capacité de coupe augmentée en coupe transversale

Caractéristiques techniques
Meule de coupe : jusqu'à Ø 356 mm / 14 in
Capacité maxi de coupe : Ø 135 mm
Flasque de meule : Ø 32 mm
Axe X automatique : 260 mm
Axe Y automatique : 175 mm
Axe Z automatique (option) : 140 mm
Axe Z précision : 0,1 mm
Table sans axe Z L x P : 500 x 300 mm, inox
Table avec axe Z L x P : 400 x 300 mm, inox
Queue d'aronde : 12 mm
Vitesse : variable 800–3400 tr/min
Puissance raccordement : 9,5 kVA
Puissance d'entraînement (moteur principal) : 4 kW S1 ; 5,5 kW S3
L x H x P : 1015 x 760 x 810 mm
Poids : env. 200 kg (selon équipement)

Spécifications

• Modèle : Qcut 350 A
• Capacité maxi de coupe : Ø 135 mm
• Meule de coupe : jusqu'à Ø 356 mm
• Plage de vitesses : 800–3400 tr/min (variable)
• Puissance moteur : 4 kW (continu), 5,5 kW (intermittent)
• Dimensions table : 500 x 300 mm (sans axe Z) / 400 x 300 mm (avec axe Z)
• Précision axe Z : 0,1 mm
• Puissance raccordement : 9,5 kVA
• Poids approximatif : 200 kg (selon équipement)
