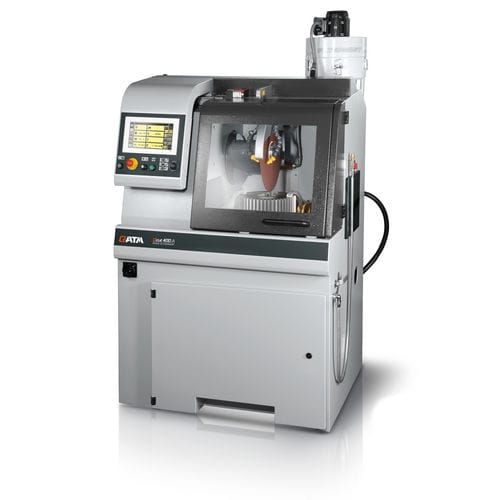

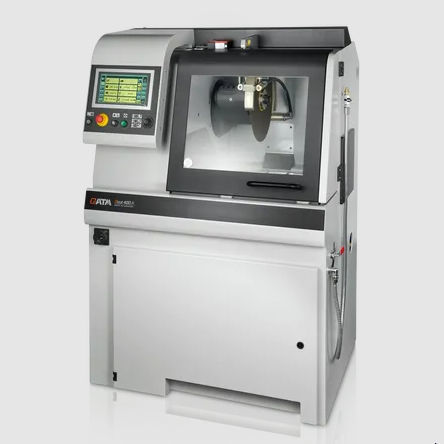

Machine de découpe à lame rotative Qcut 400 A

d'échantillonsavec assistance numériqueavec logiciel de paramétrage

Introduction
La Qcut 400 A est une machine de tronçonnage au sol destinée à la préparation d'échantillons en laboratoire et en production. Conçue pour des disques jusqu'à Ø 406 mm, elle offre une grande capacité de coupe dans un encombrement réduit, avec des déplacements X/Y automatisés pour des coupes reproductibles.

Avantages produit

• Encombrement compact et forte capacité de coupe
• Procédé Multi-Position (MPP) pour séquences de coupe sur positions multiples
• Système Quick-Change pour remplacement rapide du disque et maintenance simplifiée

Panneau de commande ergonomique

• Écran tactile industriel 10,1" avec logiciel QATM intuitif
• Joystick pour le contrôle manuel rapide des axes et le réglage
• Stockage de jusqu'à 200 programmes utilisateur

Châssis robuste

• Construction en aluminium laqué adaptée aux milieux industriels
• Unité de refroidissement recirculante intégrable et séparateur centrifuge optionnel
• Lubrification centrale automatique des axes

Table compacte en acier inox

• Ressorts longitudinaux et transversaux en T intégrés pour un serrage flexible
• Dimensions : 420 x 375 mm (avec Z); 550 x 375 mm (sans Z)
• Capacité de charge jusqu'à 120 kg; courses X 345 mm, Y 200 mm, Z 150 mm (Z manuel standard, auto en option)

Grande chambre de coupe

• Grande porte coulissante et porte latérale battante pour un accès sûr et rapide
• Ouverture droite pour échantillons longs et éclairage LED intérieur anti-choc

Bras pivotant et tête de coupe optimisés

• Protections guidées parallèlement pour une capacité de coupe accrue
• Refroidissement performant et système Quick-Change pour un entretien rapide
• Option : alignement laser pour positionnement précis des pièces

Alignement laser (option)

• Projette la ligne de coupe sur la pièce pour un positionnement répétable et précis

Avancée transversale de précision

• L'axe Z intégré maintient la hauteur de coupe tandis que l'avance transversale automatique permet des coupes parallèles de haute précision
• MPP et fonctions de coupe en série facilitent les séquences complexes

Outil de rotation (option)

• Alimentation rotative verticale avec saisie d'angle contrôlée par logiciel pour pièces axiales
• Améliore l'uniformité des surfaces et réduit de moitié le temps de coupe pour ces pièces

Utilisation intuitive

• Grand écran tactile et joystick pour gérer facilement les paramètres en automatique
• Modification possible des paramètres (vitesse d'avance, course, force de coupe) pendant l'opération

Coupe pulsée

• Coupe pulsée automatique réglable pour matériaux épais ou difficiles, optimisant le refroidissement et la qualité de coupe

Commande d'avance dépendant de la force de coupe (X & Y)

• Réduction automatique de l'avance lorsque la force de coupe atteint une limite prédéfinie, protégeant machine et échantillon tout en gagnant du temps

Accessoires (sélection)

• Unité de refroidissement à recirculation avec filtration multi-chambres
• Système à bande filtrante pour production continue (réservoir 285 l; 100 l/min)
• Séparateur centrifuge pour éliminer la brume de liquide (452 m3/h)

Consommables
Disques de tronçonnage et consommables spécifiques recommandés pour garantir fiabilité, sécurité et efficacité des opérations de coupe.

Caractéristiques techniques

• Modèle : Qcut 400 A
• Disque : jusqu'à Ø 406 mm
• Capacité max. de coupe : Ø 150 mm
• Course X (automatique) : 345 mm
• Course Y (automatique) : 200 mm
• Course Z (manuel standard / auto option) : 150 mm; précision Z : 0,1 mm
• Taille rainure en T : 12 mm
• Table : 420 x 375 mm (avec Z); 550 x 375 mm (sans Z)
• Capacité de charge table : jusqu'à 120 kg
• Puissance moteur principal : 7 kW, S1; Puissance connexion : 17 kVA
• Dimensions (L x H x P) : 1100 x 1610 x 930 mm
• Poids (selon équipement) : ~480 kg
