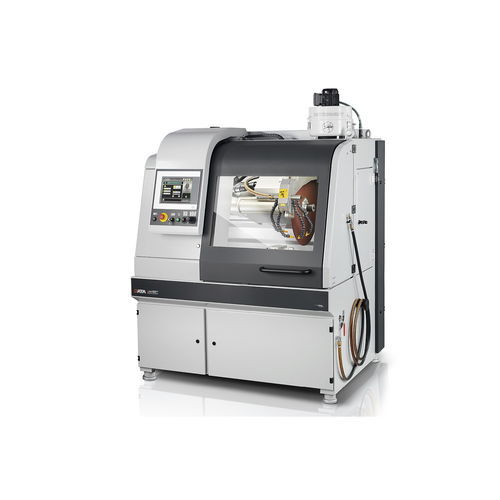

Machine de découpe à lame rotative Qcut 600 BOT

avec assistance numériqueavec logiciel de commandede métallographie

Introduction
La Qcut 600 BOT est un robot de tronçonnage entièrement automatique 5 axes destiné aux découpes métallographiques et industrielles, conçu pour des disques de tronçonnage jusqu'à Ø 610 mm et une table machine Ø 600 mm.

Avantages clés

• Technologie 5 axes brevetée : réalisation de séquences de coupe complexes sans re-serrage long des pièces.
• Niveau d'automatisation élevé : mesure dynamique du disque et adaptation automatique des paramètres pour des découpes en série sans surveillance.
• Reproductibilité : programmes répétables et positionnements précis réduisant la variabilité entre échantillons.
• Processus multi-position (MPP) : positionnement simultané et découpe automatique de plusieurs composants sur la table.

1. Panneau de commande ergonomique

• Grand écran tactile industriel 12,1" avec logiciel QATM intuitif
• Mise en service rapide et contrôle complet des axes via deux joysticks
• Panneau coulissant pour un accès dégagé et une position de travail ergonomique

2. Bâti robuste

• Construction en acier thermolaqué adaptée aux environnements industriels
• Unité de refroidissement par recirculation intégrable
• Graissage central automatique des axes

3. Grande table ronde

• Table en acier inox avec rainures en T longitudinales et transversales
• Maintien sûr des pièces complexes via la table à rainures ou le système Easy clamping
• Diamètre table Ø 600 mm ; capacité de charge jusqu'à 150 kg
• Rotation de la table (max. 360°) éliminant le besoin de re-serrage

4. Grande enceinte de coupe

• Grande porte coulissante pour un accès et une visibilité optimisés
• Porte latérale battante pour un accès pratique à la chambre de coupe
• Grande porte latérale pour un remplacement aisé du disque
• Éclairage intérieur LED incassable

5. Bras pivot optimisé

• Refroidissement efficace au point de coupe
• Capacité de coupe accrue grâce à la protection du disque guidée en parallèle
• Dispositif d'alignement laser en option pour un positionnement rapide

6. Axe de rotation, axe B

• Plage de rotation jusqu'à 360°; combiné avec l'axe C jusqu'à 200° (automatique)
• Précision de positionnement ±0,1°

7. Axe de rotation optionnel, axe C

• Plage de rotation jusqu'à 360° (option, axe modulaire amovible)
• Options de serrage extensibles (mandrin, dispositifs complémentaires)

Cinématique de coupe / Axes (aperçu)

• Axe X (déplacement de coupe) : 550 mm, course rapide jusqu'à 80 mm/s
• Axe Y (tronçonnage) : 360 mm, automatique, course rapide jusqu'à 80 mm/s
• Axe Z (avance transversale) : 550 mm, automatique (pour des découpes parallèles précises en série)
• Axe B (rotation) : max. 360° (4 axes) / 200° (5 axes), précision ±0,1°
• Axe C (rotation, optionnel) : max. 360°, axe modulaire amovible

Motorisation, refroidissement et optimisation de coupe

• Moteur principal refroidi par eau 15 kW (S1)
• Vitesse disque variable 1000 - 2400 tr/min
• Commande d'avance dépendante de la force de coupe pour une coupe adaptée au matériau
• Approche à vitesse réduite automatique au démarrage d'une nouvelle coupe
• Mesure dynamique du diamètre du disque avec ajustement automatique des paramètres

Accessoires (exemples)

• Unité de refroidissement par recirculation (compacte, intégrable, filtration multi-chambres)
• Système de filtration à bande pour fonctionnement continu/série (cuve 285 l, filtration env. 100 l/min)
• Séparateur centrifuge pour éliminer la brume de liquide de coupe et améliorer la qualité de l'air

Consommables

• Disques QATM et consommables conçus pour une coupe reproductible et efficace

Caractéristiques techniques

• Disque de coupe : jusqu'à Ø 610 mm / 24"
• Insertion maximale du disque dans l'échantillon : 244 mm (avec disque Ø 610 mm)
• Flasque disque : Ø 32 / 40 mm
• Axe X (automatique) : 550 mm
• Axe Y (automatique) : 360 mm
• Axe Z (automatique) : 550 mm
• Précision : ±0,1 mm / ±0,1°
• Axe B : 4 axes : 360°; 5 axes : 200°
• Axe C : 4 axes : - ; 5 axes : 360° (option)
• Table : Ø 600 mm, acier inox
• Rainure en T : 12 mm
• Vitesse disque : variable 1000 - 2400 tr/min
• Puissance moteur principal : 15 kW (S1)
• Puissance de raccordement : 30 kVA
• Dimensions (L x H x P) : 1640 x 2200 x 1480 mm
• Poids : env. 1600 kg (selon équipement)
