Machine de découpe laser Qcut 250 A

à lame rotativeavec logiciel de commandede métallographie

Présentation

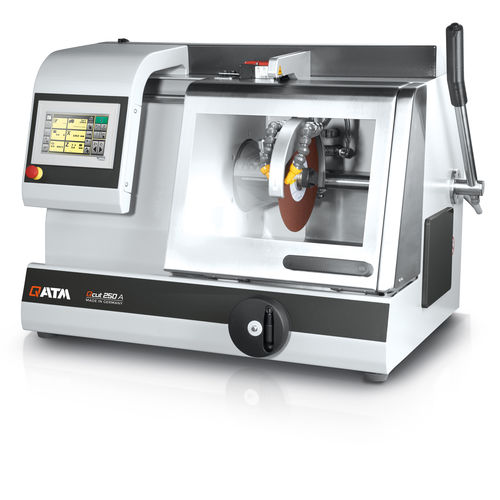

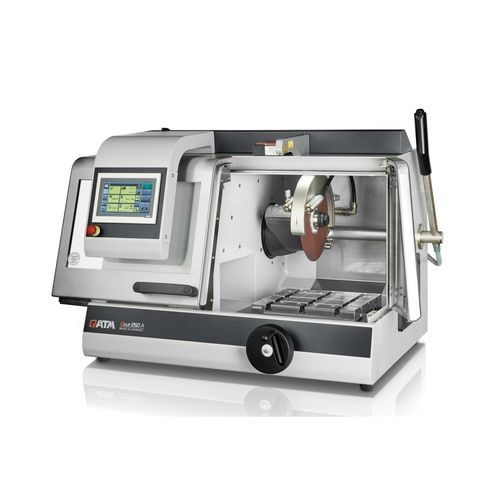

La Qcut 250 A est une tronçonneuse abrasive compacte et flexible, semi-automatique, destinée à des pièces ou échantillons jusqu'à Ø 95 mm, équipée d'un disque de coupe jusqu'à 254 mm / 10". Elle associe la rapidité d'une coupe manuelle aux fonctions d'une coupe abrasive automatique.

Avantages produit

• Axe Y manuel avec frein à levier électromécanique pour une utilisation d'une main
• Care-Cut (oscillation) pour un tronçonnage délicat des matériaux sensibles
• Écran tactile 7" avec logiciel utilisateur QATM intuitif
• Axe X à déplacement automatique et utilisation manuelle via volant
• Commande d'avance dépendante de la force de coupe (axe X)
• Éclairage LED performant de la chambre de coupe
• Protection de disque réglée parallèlement augmentant la capacité de coupe effective
• Ouvertures latérales pour pièces longues

Tronçonnage dynamique fin
Le mouvement manuel de coupe est régulé par un train d'engrenages pour maîtriser la force de coupe, assurant des coupes sans à-coup et précises. Le frein électromécanique bloque la position du disque à tout angle.

Mouvement horizontal
La table accepte un déplacement manuel (volant) et un entraînement automatique dynamique. Le mode de coupe pulsée réduit les contraintes de coupe et préserve la surface de l'échantillon.

Logiciel de commande intuitif
Le logiciel intégré propose un menu de maintenance clair et des paramètres de coupe configurables pour simplifier l'utilisation et l'entretien courant.

Avance transversale automatique
L'axe Z automatique optionnel offre une précision de réglage de 0,1 mm pour des coupes parallèles et en série.

Points forts en détail

• Grande table inox : positionnement d'axes sans jeu ; rainures en T 12 mm ; Max. W x H : 380 x 270 mm (sans axe Z), sinon 300 x 270 mm
• Commande ergonomique : écran couleur 10,1" et joystick pour la commande manuelle
• Alignement laser pour un positionnement précis avant coupe
• Verrouillage du disque : remplacement simplifié avec système d'écrou facile
• Ouvertures latérales pour un positionnement précis des pièces longues
• Châssis robuste : construction en aluminium thermolaqué
• Capot de disque guidé en parallèle pour augmenter la capacité en coupe transversale
• Grande manivelle avec frein de blocage automatique pour coupes transversales précises

Caractéristiques techniques

• Disque de coupe : jusqu'à 254 mm / 10"
• Capacité maximale de coupe : Ø 95 mm
• Course axe X (auto & manuel) : 225 mm
• Course axe Y (manuel) : 170 mm
• Course axe Z optionnelle : 120 mm, précision 0,1 mm
• Table W x D sans Z : 380 x 270 mm ; avec Z : 300 x 270 mm
• Rainure en T : 12 mm
• Puissance de raccordement : 5,5 kVA
• Puissance moteur principal : 3 kW (S1) ; 4 kW (S3/60%)
• Vitesse : 3015 tr/min (50 Hz) / 3100 tr/min (60 Hz)
• Dimensions machine W x H x D : 925 x 676 x 756 mm
• Poids approximatif : ~130 kg (selon équipement)
