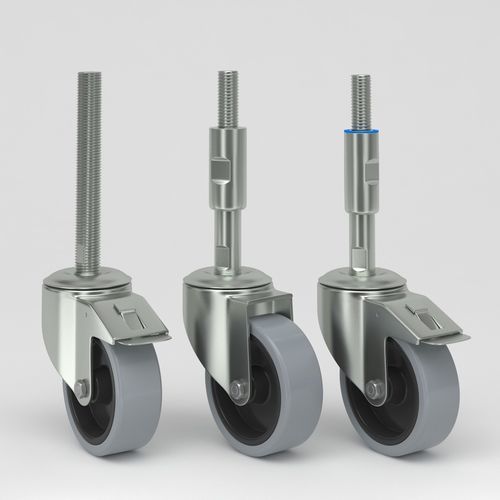

Roulette pivotante RND-3G-HSC-Mxx-Lxxx series

à tige filetéeélastiquenon marquante

Présentation
Une roulette de mise à niveau au design hygiénique, équipée d'un bandage élastique gris non marquant, destinée aux secteurs où propreté, mobilité et stabilité sont essentielles (transformation alimentaire, pharmaceutique, biotechnologie). Le design hygiénique réduit les zones difficiles à nettoyer et les composants exposés afin de limiter l'accumulation de saleté et de bactéries. Construction en acier inoxydable et matériaux résistants à la corrosion pour supporter des lavages fréquents et des agents de nettoyage agressifs.

Fonctionnalités principales

• Bandage élastique gris non marquant : protège le sol, n'imprime pas de traces et assure absorption des chocs et réduction du bruit.
• Design hygiénique : surfaces lisses et construction scellée pour un nettoyage facilité et un moindre risque de contamination.
• Construction inox : fourche/platines en EN 1.4301 / AISI 304 pour résistance à la corrosion.
• Options de roulements : tête pivotante à double roulement à billes inox, axe de roue avec écrou ; alternatives : roulement à rouleaux inox ou roulement à billes de précision inox (étanche).
• Options de montage : broche entièrement filetée, broche avec manchon de protection, variantes avec platine en acier inoxydable.
• Mécanisme de mise à niveau intégré et options de blocage total pour positionnement stable des équipements.

Roulette de mise à niveau hygiénique – Roulette pivotante réglable en hauteur
Fourche en acier inoxydable ; tête pivotante à double roulement à billes ; axe de roue avec écrou ; fixation d'axe ; corps de roue en polyamide et bande de roulement polyuréthane ; palier lisse inox. Également fournie avec roulement à rouleaux inox ou roulement à billes de précision inox, étanche.

Roulette pivotante de mise à niveau avec blocage total — Roulette avec broche entièrement filetée
Fourche/platine : plaque acier inoxydable 3 mm EN 1.4301 / AISI 304 ; tête pivotante à double roulement à billes ; axe de roue avec palier lisse ; fixation broche entièrement filetée.

Table technique — GN080-Q-RND-3G-HSC-Mxx-Lxxx / GN100-Q-RND-3G-HSC-Mxx-Lxxx / GN125-Q-RND-3G-HSC-Mxx-Lxxx
Diamètre roue D | 80 mm | 100 mm | 125 mm
Largeur bande de roulement B | 35 mm | 36 mm | 36 mm
Décalage O | 38 mm | 38 mm | 41 mm
Rayon de pivotement | 74 mm | 84 mm | 95 mm
Interférence de pivotement | 222 mm | 238 mm | 268 mm
Hauteur totale H | 103 mm | 126 mm | 154 mm
Poids | 0,68 kg | 0,76 kg | 0,94 kg
Capacité de charge | 150 kg | 150 kg | 150 kg
Capacité statique | 300 kg | 300 kg | 300 kg

Options de montage broche entièrement filetée
Montage broche entièrement filetée A2-70 HSC : Mxx = M16, M20, M24, M30, M36, M42, M48
Longueurs broche A2-70 Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Matériau : acier inoxydable EN 1.4301 / AISI 304.

Roulette pivotante de mise à niveau avec platine inox — Roulette avec broche entièrement filetée (GN080-RND-3G-HSC-Mxx-Lxxx / GN100-RND-3G-HSC-Mxx-Lxxx / GN125-RND-3G-HSC-Mxx-Lxxx)
Table technique :
Diamètre roue D | 80 mm | 100 mm | 125 mm
Largeur bande B | 35 mm | 36 mm | 36 mm
Décalage O | 38 mm | 38 mm | 41 mm
Rayon de pivotement | 74 mm | 84 mm | 95 mm
Interférence de pivotement | 156 mm | 176 mm | 207 mm
Hauteur totale H | 103 mm | 126 mm | 154 mm
Poids | 0,63 kg | 0,69 kg | 0,84 kg
Capacité de charge | 150 kg | 150 kg | 150 kg
Capacité statique | 300 kg | 300 kg | 300 kg

Options d'arbre avec manchon de protection (familles LC / LC-HSC)
Filetages broche avec manchon A2-70 LC-HSC : M16, M20, M24, M30, M36, M42, M48
Longueurs manchon A2-70 : 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Matériau : acier inoxydable EN 1.4301 / AISI 304.

Roulette pivotante avec blocage total — Roulette avec broche et manchon de protection
Filetage recouvert par manchon hygiénique qui fait également office de contredouille ; couvercle hygiénique supérieur optionnel ; sécurité contre filetage apparent ; conception optimisée pour nettoyage facilité. Fourche/platine en plaque inox 3 mm EN 1.4301 / AISI 304 ; tête pivotante double roulement à billes ; axe roue avec palier lisse ; broche avec manchon de protection.

Avantages en applications hygiéniques

• Propreté renforcée : surfaces lisses et construction étanche simplifiant le nettoyage et réduisant le risque de contamination.
• Mobilité non marquante : bandage élastique gris protégeant le sol et assurant déplacement silencieux et fluide.
• Stabilité et sécurité : mécanisme de mise à niveau intégré empêchant tout déplacement indésirable en service.
• Durabilité et conformité : construction inox répondant aux exigences d'hygiène industrielles.

Caractéristiques techniques

• Dureté du bandage : Shore A 65.
• Plage de température : -30 °C à +80 °C.
• Norme : EN 12532.
• Matériaux : fourche/platine acier inox EN 1.4301 / AISI 304 ; corps de roue polyamide ; bandage polyuréthane (gris non marquant).
• Options de roulements : tête pivotante à double roulement à billes ; roulement à rouleaux inox ou roulement à billes de précision inox (étanche) ; axe avec palier lisse.
• Options de fixation : broche entièrement filetée (M16–M48, longueurs variées), broche avec manchon de protection (longueurs variées), variantes platine inox.
• Diamètres disponibles : 80 mm, 100 mm, 125 mm (valeurs techniques variables selon variante).
