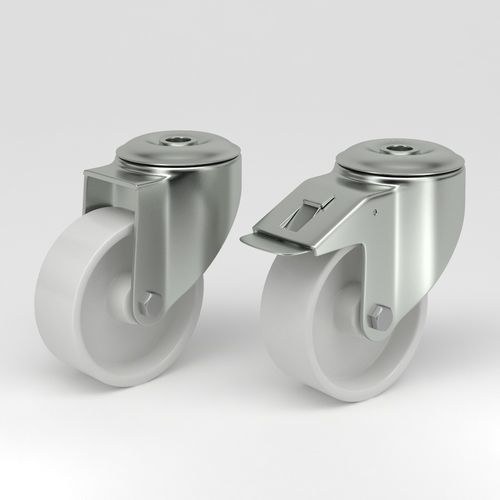

Roulette pivotante Q-RND-3W series

pour équipement médicalnon marquantefortes charges

Présentation
Les roulettes pivotantes au design hygiénique avec roue en polyamide blanc sont conçues pour les secteurs sensibles à l'hygiène tels que l'agroalimentaire, la pharmacie et la santé. Elles offrent mobilité, facilité de nettoyage et résistance à la corrosion pour les environnements nécessitant des lavages fréquents et une conformité réglementaire.

Conception et matériaux
Fourche / support en acier inoxydable EN 1.4301 / AISI 304 (3 mm selon versions). Tête pivotante à double roulement à billes ; axe de roue avec écrou ; corps de roue en polyamide blanc (non poreux). Palier standard : palier lisse ; options : roulement à rouleaux inox ou roulement à billes de précision inox, étanche.

Design hygiénique pour une nettoyabilité maximale
Boîtier en acier inoxydable scellé et surfaces lisses et affleurantes réduisent les zones de rétention de saleté et la prolifération bactérienne, facilitant le lavage et la désinfection. Le flanc de roulement en polyamide blanc résiste à l'humidité, aux produits chimiques et au nettoyage haute pression; il est non marquant.

Durabilité et performances
La roue en polyamide offre une forte capacité de charge dynamique et statique, une bonne résistance aux chocs et une longue durée de service en environnements humides ou exposés chimiquement. Adaptée aux salles blanches, lignes de production et équipements hygiéniques.

Principaux avantages

• Surfaces lisses et scellées pour un nettoyage et une désinfection rapides.
• Grande capacité de charge et résistance aux chocs pour usages industriels.
• Bande de roulement blanche non marquante pour préserver les sols sensibles.
• Composants en acier inoxydable pour résistance à la corrosion.
• Conformité, selon versions, aux exigences EHEDG et FDA pour applications critiques en hygiène.

Roulette pivotante hygiénique à blocage total (fourche 3 mm EN 1.4301 / AISI 304, montage trou central)
Modèles: NY080-Q-RND-3W | NY100-Q-RND-3W | NY125-Q-RND-3W | NY160-Q-RND-3W | NY200-Q-RND-3W
Diamètre de la roue:
NY080-Q-RND-3W: 80 mm
NY100-Q-RND-3W: 100 mm
NY125-Q-RND-3W: 125 mm
NY160-Q-RND-3W: 150 mm
NY200-Q-RND-3W: 200 mm
Largeur de la bande de roulement:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Dureté du profil: Shore D 75 (tous modèles)
Trou central: 13 mm (tous modèles)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Interférence de pivotement:
80 mm: 223 mm; 100 mm: 238 mm; 125 mm: 268 mm; 150 mm: 334 mm; 200 mm: 370 mm
Hauteur totale:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Plage de température: -40 / +80 °C (tous modèles)
Norme: EN12532 (tous modèles)
Poids:
80 mm: 0,72 kg; 100 mm: 0,836 kg; 125 mm: 0,8658 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacité de charge (dynamique):
80 / 100 / 125 mm: 200 kg chacun; 150 / 200 mm: 400 kg chacun
Capacité de charge (statique):
80 / 100 / 125 mm: 400 kg chacun; 150 / 200 mm: 800 kg chacun

Roulette pivotante hygiénique avec support inox, trou de boulon unique (fourche 3 mm EN 1.4301 / AISI 304)
Modèles: NY080-RND-3W | NY100-RND-3W | NY125-RND-3W | NY160-RND-3W | NY200-RND-3W
Diamètre de la roue:
NY080-RND-3W: 80 mm
NY100-RND-3W: 100 mm
NY125-RND-3W: 125 mm
NY160-RND-3W: 150 mm
NY200-RND-3W: 200 mm
Largeur de la bande de roulement:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Dureté du profil: Shore D 75 (tous modèles)
Trou central: 13 mm (tous modèles)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Rayon de pivotement (sélection):
80 mm: 74 mm; 100 mm: 88 mm; 125 mm: 103,5 mm; 150 mm: 334 mm; 200 mm: 370 mm
Interférence de pivotement:
80 mm: 148 mm; 100 mm: 176 mm; 125 mm: 207 mm; 150 mm: 190 mm; 200 mm: 235 mm
Hauteur totale:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Plage de température: -40 / +80 °C (majorité des modèles; une variante 125 mm: -30 / +80 °C)
Norme: EN12532 (tous modèles)
Poids:
80 mm: 0,615 kg; 100 mm: 0,696 kg; 125 mm: 0,7598 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacité de charge (dynamique):
80 / 100 / 125 mm: 200 kg chacun; 150 / 200 mm: 400 kg chacun
Capacité de charge (statique):
80 / 100 / 125 mm: 400 kg chacun; 150 / 200 mm: 800 kg chacun

Caractéristiques / spécifications techniques

• Nom commercial: Roulette pivotante au design hygiénique avec roue en polyamide blanc (série NY).
• Matériaux: fourche/support acier inoxydable EN 1.4301 / AISI 304; corps de roue polyamide; roulements: palier lisse standard, options: roulement à rouleaux inox ou roulement à billes de précision inox étanche.
• Dureté de la bande de roulement: Shore D 75.
• Diamètres disponibles: 80, 100, 125, 150, 200 mm (selon modèle).
• Largeurs de bande: 32–50 mm selon diamètre.
• Trou central / trou de fixation: 13 mm (standard pour modèles listés).
• Plage de température: typ. -40 °C à +80 °C (une variante -30 °C).
• Norme: EN12532.
• Capacités de charge: dynamique 200–400 kg; statique 400–800 kg (selon modèle).
• Fonctions de conception: boîtier inox scellé, surfaces affleurantes pour lavage, bande non marquante; options de blocage total et types de montage disponibles.
