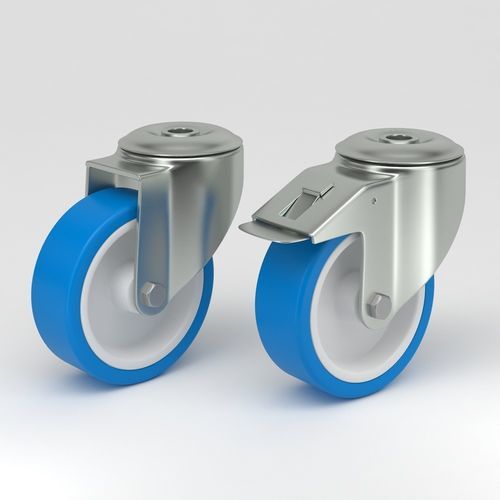

Roulette pivotante Q-RND-3B series

à platinepour chariotpour équipement médical

Résumé
Fourche en acier inoxydable, tête pivotante à double roulement à billes, axe de roue avec écrou, trou de boulon, corps de roue en polyamide et bande de roulement en polyuréthane, palier lisse en acier inoxydable. Également fourni avec roulement à rouleaux (inox) ou roulement à billes de précision (inox), étanche.

Roulette pivotante hygiénique à blocage total
Roulette pivotante à blocage total, support à fourche en tôle d'acier inoxydable EN 1.4301 / AISI 304 de 3 mm d'épaisseur, tête pivotante à double roulement à billes, axe de roue avec palier lisse, fixation à trou central. Corps de roue en polyamide, bande de roulement en polyuréthane bleu non marquant. Conception optimisée pour réduire l'accumulation de saleté et faciliter le nettoyage.

Données techniques - Modèles (blocage total, support avec trou central)
Modèles : TU080-Q-RND-3B | TU100-Q-RND-3B | TU125-Q-RND-3B | TU160-Q-RND-3B | TU200-Q-RND-3B
Diamètre de la roue : 80 millimètres | 100 millimètres | 125 millimètres | 160 mm | 200 mm
Largeur de la bande de roulement : 30 mm | 36 mm | 37 mm | 45 mm | 50 millimètres
Dureté de la bande de roulement : Côte D 48 (Shore D 48) pour toutes les tailles
Trou central : 13 mm (toutes tailles)
Compenser : 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interférence de pivotement : 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Hauteur totale : 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Température de fonctionnement : -20 / +70 °C (toutes tailles)
Standard : EN12532 (toutes tailles)
Poids : 0,6376 kg | 0,7746 kg | 0,9156 kg | 1,5338 kg | 1,8988 kg
Capacité de chargement (dynamique) : 200 kg | 150 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) : 400 kg | 300 kg | 400 kg | 800 kg | 800 kg

Roulette pivotante hygiénique avec support en acier inoxydable, trou de boulon unique
Support à fourche en tôle d'acier inoxydable EN 1.4301 / AISI 304 de 3 mm d'épaisseur, tête pivotante à double roulement à billes, axe de roue avec palier lisse, fixation par trou central (trou de boulon unique). Corps de roue en polyamide et bande de roulement en polyuréthane bleu. Conception adaptée aux environnements exigeant nettoyage fréquent et résistance à la corrosion.

Données techniques - Modèles (support en acier inoxydable, trou de boulon unique)
Modèles : TU080-RND-3B | TU100-RND-3B | TU125-RND-3B | TU160-RND-3B | TU200-RND-3B
Diamètre de la roue : 80 millimètres | 100 millimètres | 125 millimètres | 160 mm | 200 mm
Largeur de la bande de roulement : 30 mm | 36 mm | 37 mm | 45 mm | 50 millimètres
Dureté de la bande de roulement : Côte D 48 (Shore D 48) pour toutes les tailles
Trou central : 13 mm (toutes tailles)
Compenser : 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Rayon de pivotement : 78 mm | 88 mm | 103,5 mm | 334 mm | 370 mm
Interférence de pivotement : 156 mm | 176 mm | 207 mm | 190 mm | 235 mm
Hauteur totale : 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Température de fonctionnement : -20 / +70 °C (toutes tailles)
Standard : EN12532 (toutes tailles)
Poids : 0,5856 kg | 0,7066 kg | 0,8096 kg | 1,5338 kg | 1,8988 kg
Capacité de chargement (dynamique) : 200 kg | 150 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) : 400 kg | 300 kg | 400 kg | 800 kg | 800 kg

Principaux avantages

• Bande de roulement en polyuréthane bleu : mouvement fluide, silencieux et non marquant; excellente résistance aux produits chimiques, à l'humidité et à l'usure.
• Conception hygiénique : réduction de l'accumulation de saleté, nettoyage facilité, conformité aux normes d'hygiène (mentions de conformité EHEDG et FDA).
• Maniabilité : rotation à 360° pour une excellente manoeuvrabilité dans les espaces restreints.
• Durabilité et résistance à la corrosion : composants en acier inoxydable (EN 1.4301 / AISI 304).
• Versions avec blocage total et différentes options de fixation (trou central, trou de boulon unique) pour s'adapter aux besoins d'installation.

Applications
Idéales pour la transformation alimentaire, l'industrie pharmaceutique, les établissements de santé, chariots médicaux, chariots de laboratoire et machines nécessitant conformité aux normes d'hygiène strictes. La bande non marquante protège les surfaces et limite la contamination.

Caractéristiques / spécifications techniques

• Matériaux : acier inoxydable EN 1.4301 / AISI 304 (fourche/support), corps de roue en polyamide, bande de roulement en polyuréthane (Shore D 48).
• Gamme de diamètres : 80 mm, 100 mm, 125 mm, 160 mm, 200 mm.
• Largeurs de bande de roulement : 30 mm, 36 mm, 37 mm, 45 mm, 50 mm (selon diamètre).
• Trou central / alésage : 13 mm.
• Température d'utilisation : -20 °C à +70 °C.
• Norme : EN12532.
• Options de roulements : roulement à rouleaux inox ou roulement à billes de précision inox, étanche.
• Versions disponibles : blocage total, fixation par trou central, fixation par trou de boulon unique.
• Capacités : jusqu'à 400 kg en dynamique (selon modèle) et jusqu'à 800 kg en charge statique (selon modèle).
• Poids par unité : de ~0,5856 kg à ~1,8988 kg selon modèle.
