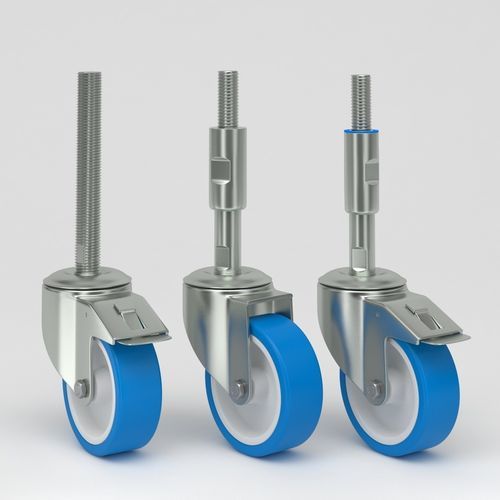

Roulette pivotante Q-RND-3B-HSC-Mxx-Lxxx series

à platineà tige filetéeà tubes

Présentation
Les roulettes pivotantes de mise à niveau au design hygiénique sont destinées aux environnements sanitaires industriels (agroalimentaire, pharmaceutique, biotechnologie). Conçues pour minimiser les zones de rétention de saleté et faciliter le nettoyage, elles associent centre de roue en polyamide et bande de roulement en polyuréthane bleu (non marquante). Le mécanisme de mise à niveau intégré permet de stabiliser l'équipement en position stationnaire.

Construction et matériaux

• Fourche / supports : acier inoxydable EN 1.4301 / AISI 304 (épaisseur 3 mm selon variantes)
• Corps de roue : polyamide
• Bande de roulement : polyuréthane bleu (Shore D 48)
• Roulements : roulement à rouleaux inox ou roulement à billes de précision inox étanche ; options palier lisse inox et tête pivotante à double roulement à billes
• Broches et éléments de fixation : acier inoxydable EN 1.4301 / AISI 304

Avantages fonctionnels

• Bande de roulement bleue : non marquante, résistante à l'usure, résistante à l'eau, aux produits chimiques et aux agents de nettoyage
• Construction hygiénique en inox : surfaces lisses et étanches pour un nettoyage et une désinfection facilités
• Mécanisme de mise à niveau intégré : stabilité accrue et réduction des vibrations en position stationnaire

Versions et tableaux techniques
Roulette pivotante de mise à niveau avec blocage total (axe entièrement fileté)
Modèles exemples : TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Diamètre roue D : 80 mm | 100 mm | 125 mm
Largeur bande B : 30 mm | 36 mm | 37 mm
Décalage O : 38 mm | 38 mm | 41 mm
Rayon de pivotement : 74 mm | 84 mm | 95 mm
Interférence de pivotement : 222 mm | 238 mm | 268 mm
Hauteur totale H : 103 mm | 126 mm | 154 mm
Poids : 0,64 kg | 0,78 kg | 0,92 kg
Capacité de charge (dynamique) : 150 kg | 200 kg | 200 kg
Capacité de charge (statique) : 300 kg | 400 kg | 400 kg

Options de montage - axe entièrement fileté (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Longueurs Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Matériau : acier inoxydable EN 1.4301 / AISI 304.

Roulette de mise à niveau avec support en acier inoxydable (axe entièrement fileté)
Modèles exemples : TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Interférence de pivotement : 156 mm | 176 mm | 207 mm
Hauteur totale et autres dimensions : voir tableau ci-dessus ; Poids : 0,59 kg | 0,71 kg | 0,81 kg ; Capacités : idem.

Options - axe avec manchon de protection (LC-HSC)
Filetages LC-HSC : M16, M20, M24, M30, M36, M42, M48
Longueurs manchon : 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Matériau : acier inoxydable EN 1.4301 / AISI 304.

Roulette pivotante de mise à niveau avec blocage total (axe + manchon)
Modèles exemples : TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Voir tableaux ci-dessus pour dimensions, poids et capacités selon diamètre/modèle.

Notes supplémentaires

• Épaisseur fourche / platine : 3 mm inox (EN 1.4301 / AISI 304) pour de nombreuses variantes
• Options de roulements : tête pivotante à double roulement à billes ; axe de roue avec écrou ; axe avec palier lisse ou roulement à rouleaux ; roulement à billes de précision étanche disponible
• Option manchon hygiénique ou couvercle supérieur pour protection du filetage et réduction des filets exposés

Caractéristiques techniques

• Nom du produit : Roulette de mise à niveau au design hygiénique avec bande de roulement en polyuréthane bleu
• Brand: NHK Machinery Parts
• Matériaux : acier inoxydable EN 1.4301 / AISI 304 ; centre de roue polyamide ; bande de roulement polyuréthane (bleu)
• Types de roulements : tête pivotante à double roulement à billes ; roulement à rouleaux inox ; roulement à billes de précision inox étanche ; options palier lisse inox
• Diamètres disponibles : 80 mm, 100 mm, 125 mm
• Largeurs de bande : 30 mm (80 mm), 36 mm (100 mm), 37 mm (125 mm)
• Décalages (O) : 38 mm (80/100 mm), 41 mm (125 mm)
• Hauteurs totales (H) : 103 mm (80 mm), 126 mm (100 mm), 154 mm (125 mm)
• Poids : 0,59–0,92 kg selon montage et diamètre
• Capacité de charge (dynamique) : 150–200 kg selon modèle
• Capacité de charge (statique) : 300–400 kg selon modèle
• Dureté bande de roulement : Shore D 48
• Température d'utilisation : -20 °C à +70 °C
• Norme : EN 12532
• Options de montage : axe entièrement fileté (M16–M48, différentes longueurs), axe avec manchon protecteur, fixation par platine/équerre
