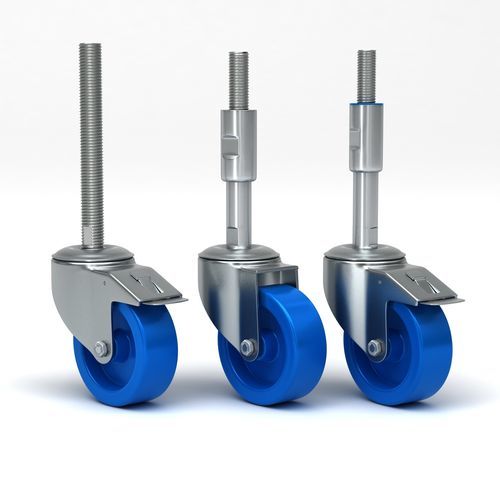

Roulette pivotante Q -RND-3B-HSC-Mxx-Lxxx series

à platineà tige filetéeà tubes

Présentation
Les roulettes pivotantes de mise à niveau en conception hygiénique avec roue en polyamide bleu sont conçues pour les environnements propres (industrie agroalimentaire, pharmaceutique, médical). Elles offrent mobilité et réglage de nivellement tout en minimisant les risques de contamination et en intégrant des éléments de conception conformes aux recommandations hygiéniques (EHEDG, compatibilité FDA).

Construction et matériaux
Fourches et supports en acier inoxydable EN 1.4301 / AISI 304 (option 316 disponible). Centre de roue en polyamide avec bande de roulement en polyamide bleu. Options de roulements : palier lisse inox, roulement à rouleaux inox ou roulement à billes de précision inox étanche. Dureté du profil Shore D 75. Plage de température -40 / +80 °C. Norme EN 12532.

Principales caractéristiques

• Construction hygiénique en acier inoxydable permettant lavages fréquents et résistance à la corrosion.
• Roue en polyamide bleu : non marquante, résistante à l'eau et limitant l'adhérence des particules.
• Géométrie autodrainante, facile à nettoyer, composants scellés pour limiter l'accumulation bactérienne.
• Mécanisme de mise à niveau réglable pour positionnement stable et réduction des vibrations sur équipements sensibles.
• Multiples configurations de roulements et mandrins pour adapter la solution aux charges et conditions d'utilisation.

Avantages

• Conformité hygiénique améliorée pour zones de production et salles propres.
• Capacité de charge fiable tout en conservant la manœuvrabilité en espaces restreints ou humides.
• Résistance chimique et à l'eau adaptée aux cycles fréquents de nettoyage.

Versions et types de montage
Modèles représentatifs : NY080-Q, NY100-Q, NY125-Q (série NY). Variantes de montage : fixation par plaque/fourche, broche entièrement filetée, broche avec manchon de protection, versions avec support en acier inoxydable. Exemples de désignations : NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Données techniques (exemples par diamètre de roue)
Modèles : NY080-Q | NY100-Q | NY125-Q
Diamètre roue D : 80 mm | 100 mm | 125 mm
Largeur de bande B : 32 mm | 36 mm | 37 mm
Décalage O : 38 mm | 38 mm | 41 mm
Rayon de pivotement : 74 mm | 88 mm | 103,5 mm
Interférence de pivotement : 223 mm | 238 mm | 268 mm
Hauteur totale H : 103 mm | 126 mm | 154 mm
Poids (exemple) : 0,72 kg | 0,84 kg | 0,87 kg
Capacité (dynamique) : 200 kg | 200 kg | 200 kg
Capacité (statique) : 400 kg | 400 kg | 400 kg

Options de broche
Broche entièrement filetée A2-70 HSC : M16, M20, M24, M30, M36, M42, M48. Longueurs Lxxx (exemples) : 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Broche avec manchon de protection LC-HSC : mêmes filetages ; longueurs d'exemple : 135, 175, 215, 255, 295 mm. Matériau : acier inoxydable EN 1.4301 / AISI 304.

Données techniques hygiéniques
Dureté bande de roulement : Shore D 75. Plage de température : -40 / +80 °C. Norme : EN 12532.

Applications
Conçues pour équipements de transformation alimentaire, dispositifs pharmaceutiques et médicaux, chariots de salles propres et autres environnements nécessitant lavages fréquents et maîtrise du risque de contamination.

Caractéristiques / spécifications

• Corps de roue : polyamide avec bande en polyamide bleu (non marquant, résistant à l'eau).
• Fourche/support : acier inoxydable EN 1.4301 / AISI 304 (option 316 selon version).
• Roulements : palier lisse inox ; options roulement à rouleaux inox ou roulement à billes de précision étanche.
• Montage : plaque/fourche, broche entièrement filetée (M16–M48, longueurs 70–310 mm), broche avec manchon (M16–M48, longueurs 135–295 mm).
• Modèles typiques : NY080-Q, NY100-Q, NY125-Q.
• Diamètres disponibles : 80, 100, 125 mm ; largeurs de bande : 32, 36, 37 mm.
• Capacité nominale : 200 kg dynamique ; 400 kg statique (par roulette spécifiée).
• Conformité : conception conforme à EN 12532 et intégrant éléments hygiéniques répondant aux attentes EHEDG/FDA.
