Roulette pivotante Q-RND-3B series

pour équipement médicalpour transportnon marquante

Présentation

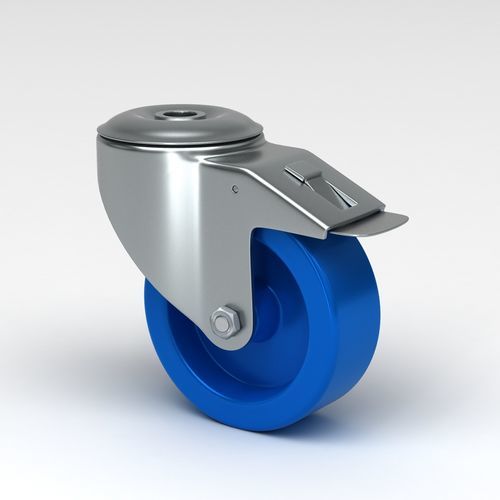

Roulettes pivotantes en conception hygiénique avec roue en polyamide bleu, conçues pour améliorer l'hygiène et la mobilité dans les environnements propres. Composants en acier inoxydable et roulements scellés, disponibles en plusieurs variantes de montage et de roue.

Caractéristiques principales

• Conception hygiénique certifiée – Conformes aux réglementations EHEDG et FDA pour les exigences sanitaires.
• Roue en polyamide bleu – Polyamide non marquant résistant aux produits chimiques, à la corrosion et au nettoyage haute pression.
• Composants en acier inoxydable – Boîtier pivotant et éléments de fixation en AISI 304 / AISI 316 pour limiter la corrosion et la contamination.
• Roulements scellés – Roulements entièrement encapsulés protégés contre la poussière, l’eau et les agents de nettoyage.
• Mobilité fluide et capacité de charge – Conçues pour une manœuvrabilité aisée et des charges élevées.

Applications

• Usines de transformation alimentaire – Transport d’équipements dans les zones de production sanitaires.
• Industries pharmaceutiques – Mobilité sans contamination dans des environnements stériles.
• Milieux médicaux & salles blanches – Respect des normes d’hygiène élevées dans les hôpitaux et laboratoires.

Roulette pivotante hygiénique à blocage total et corps de roue en polyamide (table technique)
Model | NY080-Q-RND-3B | NY100-Q-RND-3B | NY125-Q-RND-3B | NY160-Q-RND-3B | NY200-Q-RND-3B
Date technique | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diamètre de la roue | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largeur de la bande de roulement | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureté de la bande de roulement | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Trou central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interférence de pivotement | 223 mm | 238 mm | 268 mm | 334 mm | 370 mm
Hauteur totale | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Température | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Poids | 0,72 kg | 0,836 kg | 0,8658 kg | 1,4338 kg | 1,7988 kg
Capacité de chargement (dynamique) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Roulette pivotante hygiénique avec support en acier inoxydable, trou de boulon unique (table technique)
Model | NY080-RND-3B | NY100-RND-3B | NY125-RND-3B | NY160-RND-3B | NY200-RND-3B
Date technique | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diamètre de la roue | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largeur de la bande de roulement | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureté de la bande de roulement | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Trou central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Rayon de pivotement | 74 mm | 88 mm | 103,5 mm | 334 mm | 370 mm
Interférence de pivotement | 148 mm | 176 mm | 207 mm | 190 mm | 235 mm
Hauteur totale | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Température | -40 / +80 °C | -40 / +80 °C | -30 / +80 °C | -40 / +80 °C | -40 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Poids | 0,615 kg | 0,696 kg | 0,7598 kg | 1,4338 kg | 1,7988 kg
Capacité de chargement (dynamique) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Notes techniques
Dureté de la bande de roulement : Shore D 75
Température d'utilisation : -40 / +80 °C (selon version, certaines tailles -30 / +80 °C)
Matériau : acier inoxydable EN 1.4301 / AISI 304

Caractéristiques / spécifications techniques

• Matériau du corps : acier inoxydable EN 1.4301 / AISI 304 (épaisseur tôle 3 mm pour certaines fourches).
• Matériau de la roue : polyamide bleu (corps de roue en polyamide, non marquant).
• Dureté du bandage : Shore D 75.
• Roulements : options de roulement à rouleaux inox ou roulement à billes de précision inox, étanche.
• Roulements scellés entièrement encapsulés pour protection contre poussière, eau et détergents.
• Plages de diamètres disponibles : 80, 100, 125, 150, 200 mm.
• Capacités : typiquement 200 kg pour petits diamètres, 400 kg pour diamètres moyens/grands; capacité statique jusqu'à 800 kg sur modèles supérieurs.
• Température d'utilisation : -40 °C à +80 °C (selon version/taille).
• Norme : EN 12532.
