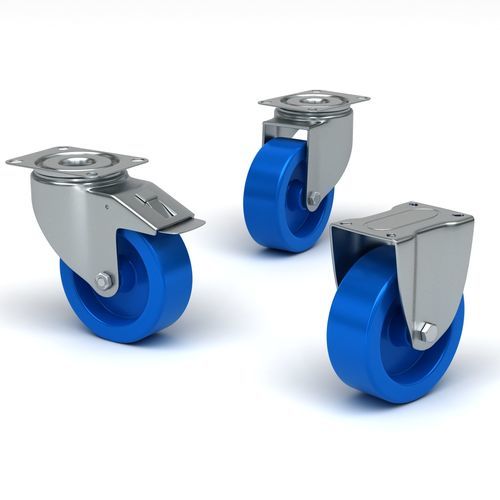

Roulette pivotante Q-B13- 3B series

fixeà platinepour équipement médical

Présentation
Fourche en acier inoxydable EN 1.4301 / AISI 304, tête pivotante à double roulement à billes, axe de roue avec écrou ou palier lisse, corps de roue en polyamide bleu, options de roulement inox (palier lisse, roulement à rouleaux ou roulement à billes de précision étanche), fixation sur platine. Variantes pivotantes et fixes disponibles, y compris versions pivotantes avec blocage total et différents supports/platines.

Caractéristiques principales

• Roulette pivotante industrielle avec blocage total et corps de roue en polyamide bleu (montage platine)
• Roulette pivotante industrielle avec support à plaque en acier inoxydable
• Roulette fixe industrielle avec corps de roue en polyamide bleu

Avantages

• Matériaux résistants à la corrosion : composants en acier inoxydable pour usage en milieux humides et agressifs
• Roues non marquantes : polyamide bleu pour éviter les traces au sol
• Haute capacité de charge : options 200 kg et 400 kg en charge dynamique selon taille
• Nettoyage facilité : conception hygiénique adaptée aux environnements lavables
• Conformité hygiénique : conception répondant aux préconisations EHEDG et FDA

Données techniques – Roulette pivotante à blocage total (modèles NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largeur de la bande de roulement : 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureté du bande : Shore D 75 (toutes tailles)
Taille de la platine : 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centres des trous de platine : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset : 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interférence de pivotement : 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Hauteur totale : 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Plage de température : -40 / +80 °C (toutes tailles)
Norme : EN 12532 (toutes tailles)
Poids : 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Capacité de charge (dynamique) : 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) : 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Données techniques – Roulette pivotante avec support à plaque inox (modèles NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largeur de la bande de roulement : 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureté : Shore D 75 (toutes tailles)
Taille de la platine : 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centres des trous : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Rayon de pivotement / Interférence (exemples) : 74/84/95/128/153 mm (rayon); 148 / 168 / 190 / 256 / 306 mm (interférence)
Hauteur totale : 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Plage de température : -40 / +80 °C
Norme : EN 12532
Poids : 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Capacité : 200 kg / 400 kg selon taille ; capacité statique jusqu'à 800 kg selon modèle

Données techniques – Roulette fixe industrielle (modèles NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largeur de la bande de roulement : 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureté : Shore D 75 (toutes tailles)
Taille de la platine : 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centres des trous : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Hauteur totale : 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Plage de température : -40 / +80 °C
Norme : EN 12532
Poids : 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Capacité de charge (dynamique) : 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacité de charge (statique) : 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Applications
Industrie agroalimentaire, installations pharmaceutiques, environnements médicaux et salles blanches où l'hygiène, la résistance à la corrosion et la facilité de nettoyage sont essentielles.

Caractéristiques / spécifications techniques

• Matériau fourche et platine : acier inoxydable EN 1.4301 / AISI 304 (3 mm)
• Corps de roue : polyamide bleu (non poreux, résistant aux produits chimiques)
• Dureté du roulage : Shore D 75
• Plage de température : -40 °C à +80 °C
• Norme : EN 12532
• Options de roulement : palier lisse inox, roulement à rouleaux inox, roulement à billes de précision inox (étanche)
• Fixation : platine (différents gabarits), support à fourche, versions pivotantes avec blocage total
• Capacités : 200 kg à 400 kg en charge dynamique selon modèle ; capacités statiques jusqu'à 800 kg pour grandes tailles
• Disponibilité : plusieurs modèles/références pour diamètres 80, 100, 125, 150 et 200 mm
