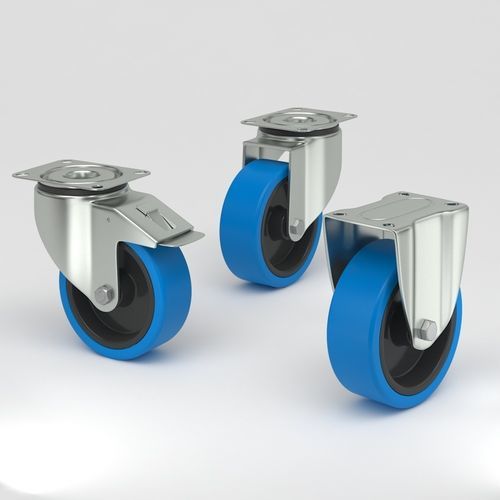

Roulette pivotante Q-B13- 3B series

fixeà platinepour chariot

Présentation
Roulettes industrielles au design hygiénique conçues pour la durabilité et la propreté. Corps de roue en polyamide avec bandage élastique bleu non marquant. Fourches et supports en acier inoxydable (EN 1.4301 / AISI 304). Roulements disponibles en version rouleaux inox ou roulements à billes de précision inox étanches.

Caractéristiques principales

• Fourche et platine/support en acier inoxydable (EN 1.4301 / AISI 304)
• Corps de roue : polyamide
• Bandage : pneu élastique bleu non marquant (dureté Shore A 65)
• Tête pivotante : tête pivotante à double roulement à billes ou avec roulements étanches
• Axe de roue : palier lisse ou axe avec écrou selon variante
• Options : roulette pivotante avec blocage total, roulette pivotante avec platine inox, roulette fixe
• Plage de température : -30 / +80 °C
• Norme : EN 12532

Avantages

• Bandage élastique non marquant protège et préserve les surfaces de sol
• Design hygiénique avec composants inox réduit le risque de contamination et facilite le nettoyage
• Absorption des chocs et fonctionnement silencieux sur surfaces irrégulières
• Résistance à la corrosion adaptée aux environnements agroalimentaire, pharmaceutique et de santé

Applications

• Transformation alimentaire
• Fabrication pharmaceutique
• Établissements de santé
• Chariots, diables et machines nécessitant une mobilité sanitaire

Roulette pivotante à blocage total — références
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Données techniques (roulette pivotante à blocage total)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur du bandage : 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté du bandage : Shore A 65 (toutes dimensions)
Taille de la platine : 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centres des trous de platine : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset : 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interférence de pivotement : 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Hauteur totale : 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température : -30 / +80 °C (toutes dimensions)
Norme : EN12532 (toutes dimensions)
Poids : 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacité de charge (dynamique) : 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique) : 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Roulette pivotante avec platine inox — références
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Données techniques (roulette pivotante avec platine inox)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur du bandage : 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté du bandage : Shore A 65 (toutes dimensions)
Taille de la platine : 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centres des trous de platine : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset : 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Rayon de giration : 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interférence de pivotement : 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Hauteur totale : 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température : -30 / +80 °C (toutes dimensions)
Norme : EN12532 (toutes dimensions)
Poids : 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacité de charge (dynamique) : 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique) : 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Roulette fixe industrielle — références
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Données techniques (roulette fixe)
Diamètre de la roue : 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur du bandage : 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté du bandage : Shore A 65 (toutes dimensions)
Taille de la platine : 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centres des trous de platine : 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Trou de platine : 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Hauteur totale : 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température : -30 / +80 °C (toutes dimensions)
Norme : EN12532 (toutes dimensions)
Poids : 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacité de charge (dynamique) : 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique) : 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Données techniques générales
Dureté du bandage : Shore A 65
Plage de température : -30 / +80 °C
Conformité : EN 12532
Matériau : acier inoxydable EN 1.4301 / AISI 304 pour fourche/platine/support

Notes
Variantes disponibles : roulettes pivotantes (avec ou sans blocage total), roulettes fixes et différentes options de montage (platine). Roulements : rouleaux inox ou roulements à billes de précision étanches (inox) selon variante.

caractéristiques / spécifications techniques

• Matériau (structure) : acier inoxydable EN 1.4301 / AISI 304
• Corps de roue : polyamide
• Bandage : pneu élastique bleu non marquant, Shore A 65
• Température d'utilisation : -30 / +80 °C
• Normes : EN12532
• Diamètres disponibles : 80 mm, 100 mm, 125 mm, 160 mm, 200 mm
• Capacité de charge (dynamique) par diamètre : jusqu'à 330 kg (selon modèle)
• Capacité de charge (statique) par diamètre : jusqu'à 660 kg (selon modèle)
• Options de montage : platine (diverses dimensions et entraxes)
• Options de roulements : rouleau inox ou roulement à billes de précision inox étanche
