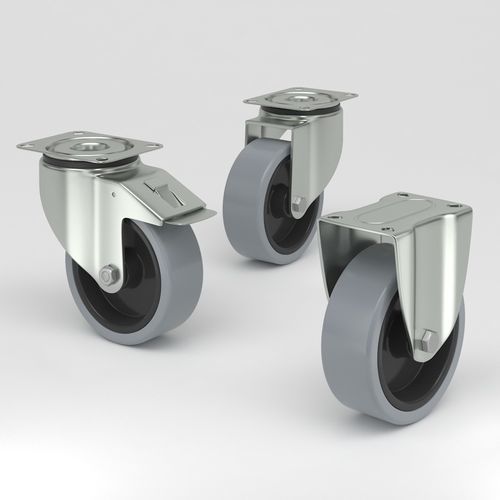

Roulette pivotante Q-B13- 3G series

fixeà platinepour équipement médical

Présentation
Roulette industrielle de conception hygiénique équipée d'un bandage élastique gris non marquant. Conçue pour minimiser les risques de contamination, faciliter le nettoyage et préserver les surfaces de sol tout en offrant une mobilité fluide et silencieuse pour les environnements exigeant des normes d'hygiène élevées (agroalimentaire, pharmaceutique, dispositifs médicaux, zones propres).

Principales caractéristiques

• Fourche en acier inoxydable (EN 1.4301 / AISI 304), tôle 3,0 mm.
• Tête pivotante à double roulement à billes (selon version).
• Axe de roue avec écrou / axe avec palier lisse selon version.
• Corps de roue en polyamide (wheel centre en polyamide).
• Bande de roulement : pneu élastique gris non marquant (Shore A 65).
• Palier lisse ou options avec roulement à rouleaux (inox) ou roulement à billes de précision (inox), étanche.
• Fixation : support à platine ou support à plaque / fixation à un trou de boulon selon version.

Avantages & usages

• Ne laisse pas de traces sur le sol, idéal pour zones propres.
• Absorption des chocs et réduction des vibrations pour un mouvement silencieux.
• Surfaces lisses et composants inox faciles à nettoyer et résistants à la corrosion.
• Options de pivotement et de verrouillage pour mobilité contrôlée et sécurité opérationnelle.
• Adaptée aux environnements humides et nettoyages fréquents.

Tableau – Roulette pivotante à blocage total (GN...-Q-B13-3G)
Modèles: GN080-Q-B13-3G | GN100-Q-B13-3G | GN125-Q-B13-3G | GN160-Q-B13-3G | GN200-Q-B13-3G
Diamètre de la roue: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur de la bande de roulement: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté de la bande de roulement: Côte A 65 pour tous les modèles
Taille de l'assiette: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centres des trous de plaque: 82×62 / 78×58 mm (petits modèles) | 110×85 / 100×75 mm (grands modèles)
Trou de plaque: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Compenser (garde utile): 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interférence de pivotement: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Hauteur totale: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température: -30 / +80 °C pour tous les modèles
Standard: EN12532
Poids: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacité de chargement (dynamique): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Tableau – Roulette pivotante (support à plaque) (GN...-B13-3G)
Modèles: GN080-B13-3G | GN100-B13-3G | GN125-B13-3G | GN160-B13-3G | GN200-B13-3G
Diamètre de la roue: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur de la bande de roulement: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté de la bande: Côte A 65
Taille de l'assiette: 105 x 85 mm (petits) | 135 x 110 mm (grands)
Centres des trous: 82×62 / 78×58 mm (petits) | 110×85 / 100×75 mm (grands)
Trou de plaque: 9 mm (petits) | 11 mm (grands)
Compenser: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Rayon de pivotement (exemples): 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interférence de pivotement: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Hauteur totale: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température: -30 / +80 °C
Standard: EN12532
Poids (exemples): 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacité de chargement: 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Tableau – Roulette fixe (GN...-FIX-3G)
Modèles: GN080-FIX-3G | GN100-FIX-3G | GN125-FIX-3G | GN160-FIX-3G | GN200-FIX-3G
Diamètre de la roue: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur de la bande de roulement: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté de la bande: Côte A 65
Taille de l'assiette: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centres des trous: 82×62 / 78×58 mm (petits) | 110×85 / 100×75 mm (grands)
Trou de plaque: 9 mm (petits) | 11 mm (grands)
Hauteur totale: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Température: -30 / +80 °C
Standard: EN12532
Poids (exemples): 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacité de chargement: 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité de charge (statique): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Données techniques générales

• Dureté de la bande de roulement: Shore A 65.
• Plage de température de service: -30 °C à +80 °C.
• Norme: EN 12532.
• Matériau principal: acier inoxydable EN 1.4301 / AISI 304 pour les supports et fourches.
