Roulette pivotante Q-RND-3R-HSC-Mxx-Lxxx series

d'immobilisation

Présentation

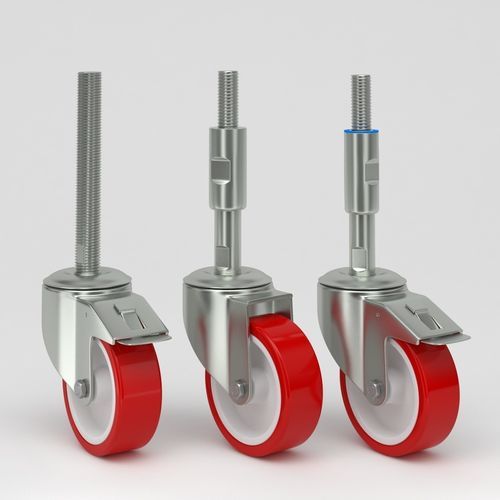

Une roulette de mise à niveau hygiénique avec tige (axe) en acier inoxydable et bande de roulement en polyuréthane rouge, offrant mobilité, réglage précis en hauteur et résistance à la corrosion pour des environnements tels que l'agroalimentaire, la pharmacie, le conditionnement et les laboratoires. Le mécanisme de mise à niveau intégré permet des ajustements rapides et précis afin de stabiliser les équipements et de réduire les vibrations.

Design & matériaux
Fourche et éléments de fixation en acier inoxydable EN 1.4301 / AISI 304. Moyeu de roue en polyamide. Bande de roulement en polyuréthane rouge (Shore D 48). Options de palier : palier lisse inox ; en option roulement à rouleaux inox ou roulement à billes de précision inox, étanche.

Caractéristiques

• Mécanisme de mise à niveau réglable pour un positionnement rapide et précis.
• Tige en acier inoxydable pour une excellente résistance à la corrosion en milieu humide ou chimique.
• Bande de roulement en polyuréthane rouge : résistante à l'usure, antimarque, faible résistance au roulement, absorption des chocs et protection du sol.
• Tête pivotante à doubles billes pour un pivotement fluide.
• Option blocage total disponible.
• Manchon de protection hygiénique optionnel recouvrant le filetage (fonctionne comme contre-écrou) et couvercle supérieur hygiénique en option pour faciliter le nettoyage.

Montage & options de roulements

• Montage broche entièrement filetée A2-70 HSC : M16, M20, M24, M30, M36, M42, M48. Longueurs L = 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Matière : inox EN 1.4301 / AISI 304.
• Montage broche avec manchon de protection A2-70 LC-HSC : filets M16–M48. Longueurs de manchon = 135, 175, 215, 255, 295 mm. Matière : inox EN 1.4301 / AISI 304.
• Versions avec support en tôle inox : fourche/support en tôle inox 3 mm EN 1.4301 / AISI 304.

Variantes disponibles / Exemples de codes
Codes modèles indiquant diamètre et type de montage : TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx et variantes LC-HSC ou versions supportées.

Tableaux techniques (valeurs exemples selon diamètre)
Diamètre D / Largeur bande B / Décalage O / Rayon de pivotement / Interférence / Hauteur H / Poids / Charge dynamique / Charge statique
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0,64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0,78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0,92 kg / 200 kg / 400 kg

Version avec support inox (valeurs exemples)
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0,59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0,71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0,81 kg / 200 kg / 400 kg

Caractéristiques hygiéniques
Le filetage peut être recouvert par un manchon hygiénique servant également de contre-écrou. Conception optimisée pour un nettoyage facile et une réduction du risque de contamination. Couvercle supérieur hygiénique en option.

Applications
Convient pour l'industrie alimentaire, la production pharmaceutique, les lignes d'emballage et l'équipement de laboratoire nécessitant hygiène, résistance à la corrosion et mobilité stable.

Caractéristiques / spécifications techniques

• Série produit : roulettes nivеllantes TU
• Matériau fourche/fixation : acier inoxydable EN 1.4301 / AISI 304
• Moyeu de roue : polyamide
• Bande de roulement : polyuréthane rouge (Shore D 48)
• Plage de température : -20 °C à +75 °C
• Norme : EN 12532
• Options broche : fileté M16–M48 (longueurs 70–310 mm) ; versions avec manchon hygiénique (135–295 mm)
• Versions : blocage total, manchon de protection, roulement à rouleaux inox, roulement à billes de précision inox étanche
• Capacités : charge dynamique 150–200 kg, charge statique 300–400 kg (selon diamètre)
