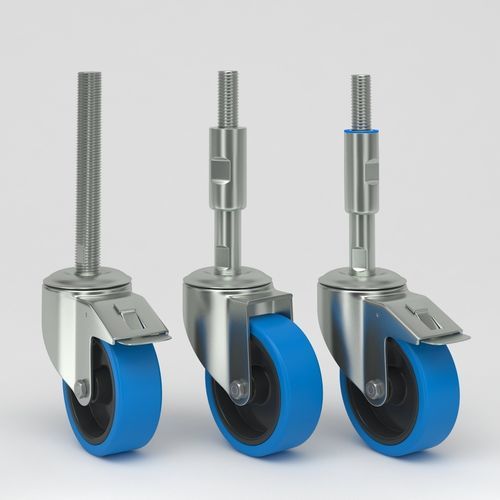

Roulette pivotante Q-RND-3B-HSC-Mxx-Lxxx series

à platineà tige filetéeélastique

Résumé
Roulette pivotante de mise à niveau conçue pour environnements hygiéniques (transformation alimentaire, production pharmaceutique, salles blanches). Construction en acier inoxydable et bandage élastique bleu non marquant assurant protection du sol, nettoyage facilité et visibilité en zone de circulation. Mécanisme de mise à niveau intégré pour ajustement de hauteur et stabilité d'équipement.

Roulette – caractéristiques principales

• Fourche et pièces structurelles en acier inoxydable (EN 1.4301 / AISI 304)
• Tête pivotante à double roulement à billes pour rotation fluide
• Corps de roue en polyamide
• Bande de roulement bleue élastique non marquante (poliuréthane/élastomère) — Shore A 65
• Axe de roue avec écrou ou palier lisse selon version
• Options de palier : palier lisse inox, roulement à rouleaux inox ou roulement à billes de précision inox étanche
• Mécanisme de mise à niveau intégré (roulette pivotante réglable en hauteur)

Variantes & types décrits

• Roulette pivotante de mise à niveau avec blocage total (versions à broche entièrement filetée)
• Roulette pivotante avec blocage total et broche protégée par manchon hygiénique (manchon faisant office de contre-écrou ; capot supérieur hygiénique optionnel)
• Roulette pivotante avec support en acier inoxydable (montage par platine)

Options de montage broche entièrement filetée
Broche entièrement filetée A2-70 HSC : Mxx = M16, M20, M24, M30, M36, M42, M48. Longueurs Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Matériau : acier inoxydable EN 1.4301 / AISI 304.

Options de montage broche avec manchon de protection
Broche avec manchon de protection A2-70 (filetages LC-HSC) : M16, M20, M24, M30, M36, M42, M48. Longueurs manchon : 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Matériau : acier inoxydable EN 1.4301 / AISI 304.

Applications
Utilisée sur lignes de transformation alimentaire, équipements de production pharmaceutique, laboratoires et salles blanches où l'hygiène, la protection du sol et la facilité de nettoyage sont requises. Le bandage bleu améliore la visibilité et évite les traces sur le sol.

Notes hygiéniques et de sécurité

• Le filetage apparent peut être couvert par un manchon hygiénique servant de contre-écrou pour la sécurité
• Capot supérieur hygiénique en option
• Conception optimisée pour réduire les zones d'accumulation de saleté et faciliter la désinfection

Données techniques (exemples GN080 / GN100 / GN125)
Références : GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Unités : °C / mm / kg. Diamètre roue D : 80 mm | 100 mm | 125 mm. Largeur bande B : 35 mm | 36 mm | 36 mm. Décalage O : 38 mm | 38 mm | 41 mm. Rayon de pivot : 74 mm | 84 mm | 95 mm. Interférence de pivot : 222 mm | 238 mm | 268 mm. Hauteur totale H : 103 mm | 126 mm | 154 mm. Poids : 0,68 kg | 0,76 kg | 0,94 kg. Capacité dynamique : 150 kg | 150 kg | 150 kg. Capacité statique : 300 kg | 300 kg | 300 kg.

Données techniques - bande et environnement

• Dureté du bandage : Shore A 65
• Plage de température : -30 °C à +80 °C
• Norme : EN 12532

Remarques
Multiples options de montage et d'étanchéité disponibles (broche entièrement filetée, broche avec manchon protecteur, manchon scellé). Choisir type de roulement et style de fixation selon l'application et les exigences de nettoyage.
