Roulette pivotante Q-RND-3G series

pour équipement médicalde manutentionélastique

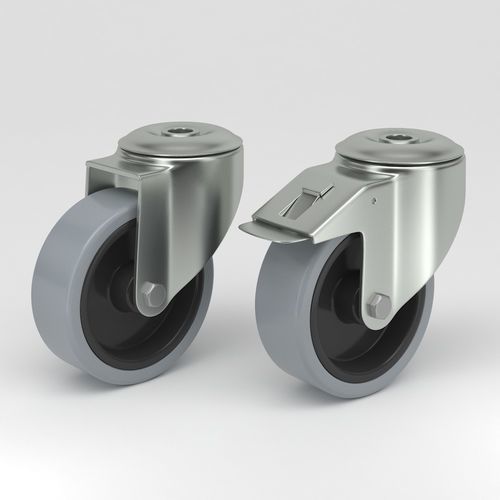

Roulette pivotante GN...-RND-3G au design hygiénique, bandage élastique gris non marquant
Les roulettes pivotantes de conception hygiénique équipées d'un bandage élastique gris non marquant sont destinées aux applications où l'hygiène, la protection des sols et la maniabilité sont essentielles (transformation alimentaire, pharmaceutique, biotechnologie, santé). Surfaces lisses, fourche/bracket en acier inoxydable et composants étanches minimisent les risques de contamination et facilitent la conformité aux recommandations EHEDG et 3A.

Caractéristiques principales

• Fourche/bracket en acier inoxydable EN 1.4301 / AISI 304 (3 mm selon variantes)
• Tête pivotante à double roulement à billes
• Corps de roue en polyamide
• Bande de roulement élastique gris non marquante, dureté Shore A 65
• Axe de roue avec écrou/trou de boulon ou palier lisse selon version
• Options de roulements : roulement à billes de précision inox étanche ou roulement à rouleaux inox
• Systèmes étanches pour réduire la maintenance et adaptés aux lavages fréquents

Roulette pivotante à blocage total (GN...-Q-RND-3G)
Roulette pivotante à blocage total, bracket/fourche en tôle inox EN 1.4301 / AISI 304 ép. 3 mm, tête pivotante à double roulement à billes, axe de roue avec palier lisse, montage center-hole. Conçue pour les lavages fréquents tout en protégeant les sols (bandage non marquant).

Tableau - Roulette pivotante à blocage total (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Données techniques | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diamètre roue | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur bande | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Trou central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interférence pivot | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Hauteur totale | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Température | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Poids | 0,785 kg | 0,7629 kg | 0,9458 kg | 1,7362 kg | 1,9462 kg
Capacité (dynamique) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité (statique) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Roulette pivotante support inox trou unique (GN...-RND-3G)
Roulette pivotante avec support inox, tête pivotante à double roulement à billes, axe avec palier lisse, trou de fixation unique (13 mm) pour montage par un seul boulon.

Tableau - Variante trou unique (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Données techniques | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diamètre roue | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largeur bande | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureté | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Trou central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Rayon de pivot | 78 mm | 88 mm | 103,5 mm | 133 mm | 153 mm
Interférence pivot | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Hauteur totale | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Température | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Standard | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Poids | 0,725 kg | 0,6949 kg | 0,8398 kg | 1,7362 kg | 1,9462 kg
Capacité (dynamique) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacité (statique) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Avantages & applications

• Bandage non marquant protège les sols sensibles et réduit le bruit
• Faible résistance au roulement et capacité de charge élevée pour déplacements fluides
• Construction inox résistante aux nettoyages fréquents et aux environnements humides
• Options de roulements étanches pour réduire maintenance et temps d'arrêt
• Idéal pour lignes alimentaires, laboratoires pharmaceutiques, salles blanches et autres environnements hygiéniques

Caractéristiques techniques

• Gamme produit: GN...-RND-3G / GN...-Q-RND-3G
• Matériau fourche/support: Acier inox EN 1.4301 / AISI 304
• Centre de roue: Polyamide
• Bande de roulement: Pneu élastique gris non marquant, Shore A 65
• Diamètres disponibles: 80, 100, 125, 160, 200 mm
• Trou central / trou de boulon: 13 mm (selon variante)
• Plage de température: -30 °C à +80 °C
• Norme: EN12532
• Options de roulement: palier lisse inox, roulement à rouleaux inox, roulement à billes de précision inox étanche
• Poids et capacités: voir tableaux par référence
