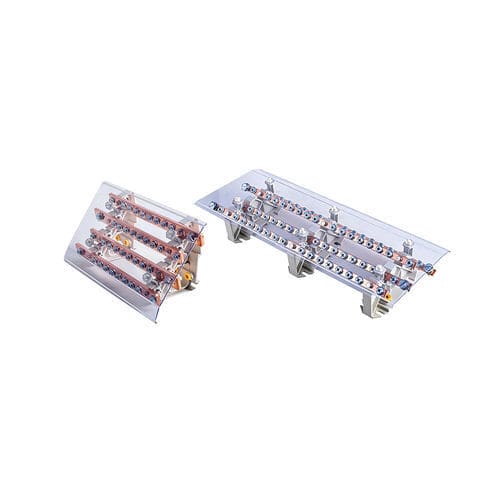

Répartiteur de puissance DDB-4C400 series

sécurisésur rail DIN

Description
Répartiteur tétrapolaire étagé 400 A disponible en versions 10 ou 16 connexions, conçu pour la distribution d’énergie dans des installations triphasées avec neutre à forte puissance. Architecture étagée facilitant l’organisation des connexions et l’accès aux bornes.

Caractéristiques électriques

• Courant nominal : 400 A
• Tension nominale : 690 V AC
• Nombre de pôles : 4
• Tension de tenue aux chocs (Uimp) : 8 kV
• Icc crête (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Nombre et type de connexions par barre : DDB-410C400 – 10 connexions : 1 x M8 / 9 x M6
  DDB-416C400 – 16 connexions : 1 x M8 / 15 x M6

Caractéristiques physiques

• Bloc conducteur : cuivre haute conductivité
• Boîtier : PA66 UL94-V0
• Capot : protection amovible
• Montage : rail DIN ou en saillie
• Produit : livré monté
• Dimensions totales (L x H x P) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Dimensions des barres : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Fonctionnalités
Les répartiteurs tétrapolaires étagés 400 A sont conçus pour la distribution d’énergie dans des installations triphasées avec neutre à forte puissance. Leur architecture étagée permet une organisation claire et structurée des connexions, facilitant le câblage et l’accès aux bornes. Le raccordement par cosses à fourche offre une grande flexibilité et supprime les contraintes liées aux sections de câbles.

Applications
Adaptés aux environnements industriels et tertiaires nécessitant la gestion de fortes puissances : armoires électriques principales, tableaux de distribution, installations multi-départs. Conception étagée pour une intégration optimisée dans les installations complexes.

Conseils d’utilisation

• Utiliser des cosses à fourche adaptées pour garantir un raccordement fiable et sécurisé.
• Respecter les bonnes pratiques de serrage des connexions pour assurer une conductivité optimale.
• Couper l’alimentation avant toute intervention.
• Organiser le câblage en exploitant la structure étagée pour faciliter l’accès et la maintenance.
• Vérifier régulièrement le serrage des connexions et l’état des composants.
• Ne pas dépasser les valeurs Ipk et Uimp pour garantir la sécurité et la longévité de l’installation.

Variantes et codes commandes
Code commande | Nombre de pôles | Courant nominal | Nombre de sorties | Produit stocké
DDB-410C400 | Tétrapolaire étagé | 400 A | 10 | en stock
DDB-416C400 | Tétrapolaire étagé | 400 A | 16 | en stock

Caractéristiques / spécifications techniques

• Référence modèle : DDB-4C400 (variantes DDB-410C400 et DDB-416C400)
• Courant nominal : 400 A
• Tension nominale : 690 V AC
• Pôles : 4
• Uimp : 8 kV
• Ipk : 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Connexions par barre : DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Matériau conducteur : cuivre haute conductivité
• Boîtier : PA66 UL94-V0
• Protection : capot amovible
• Montage : rail DIN ou en saillie
• Livré : monté
• Dimensions (L x H x P) : 280 x 150 x 116 mm (10 sorties) ; 420 x 150 x 116 mm (16 sorties)
• Dimensions des barres : 25 x 6 x 248 mm (10 connexions) ; 25 x 6 x 384 mm (16 connexions)
