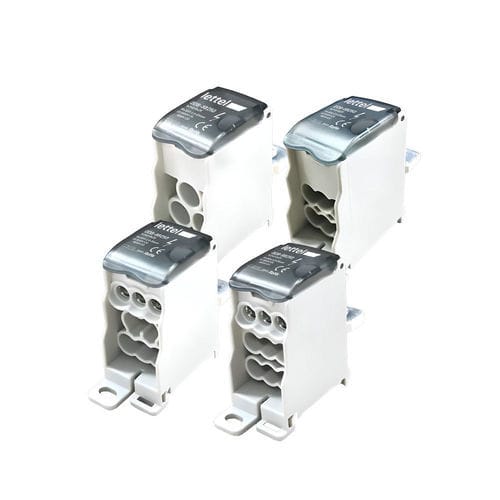

Répartiteur de puissance DDB-XB250

IP20sur rail DIN

Description
Répartiteurs unipolaires 250 A de 3 à 9 sorties conçus pour la distribution d’une alimentation électrique de forte puissance en sortie de disjoncteur moulé. Idéaux pour les installations industrielles et tertiaires, ces répartiteurs facilitent le câblage, améliorent la fiabilité et réduisent les liaisons intermédiaires.

Caractéristiques électriques

• Courant nominal : 250 A
• Tension d’isolement : 1000 V
• Configurations disponibles :
  • 3 sorties – section 25 mm²
  • 6 sorties – section 16 mm²
  • 8 sorties – section 16 mm²
  • 9 sorties – section 10 mm²

Physique

• Conducteur : cuivre étamé à haute conductivité
• Enveloppe : thermoplastique technique UL94-V0
• Finition : coloris gris RAL7035
• Raccordement : direct en sortie de disjoncteur moulé
• Montage : sur rail DIN, en saillie ou sur disjoncteur
• Indice de protection : IP20
• Architecture : conception compacte facilitant l’intégration en tableau
• Visualisation : zone prévue pour une pastille de couleur permettant d’identifier le conducteur distribué

Fonctionnalités et applications

• Fonction : distribution d’une alimentation de forte puissance vers plusieurs départs tout en garantissant continuité de service et fiabilité.
• Applications : installations électriques industrielles et tertiaires, tableaux et armoires de distribution nécessitant une distribution de puissance maîtrisée.
• Conseils d’utilisation :
  • Déterminer la configuration adaptée selon le nombre de départs et les sections requises.
  • Respecter le courant nominal pour garantir sécurité et longévité.
  • Utiliser des conducteurs conformes aux sections préconisées pour chaque sortie.
  • Appliquer les couples de serrage appropriés pour assurer une connexion fiable.
  • Mettre en place un contrôle périodique des connexions pour prévenir tout risque d’échauffement.

Accessoires associés

• Pastilles de couleur pour identification des conducteurs distribués

Variantes et codes commandes
Code commande | Courant primaire | Nombre de sorties | Produit stocké
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Documents

• Gamme de répartiteurs (document de présentation PDF disponible dans l'espace téléchargement)

Caractéristiques / spécifications techniques

• Courant nominal : 250 A
• Tension d’isolement : 1000 V
• Sections par configuration : 3 sorties = 25 mm², 6/8 sorties = 16 mm², 9 sorties = 10 mm²
• Conducteur : cuivre étamé
• Enveloppe : thermoplastique UL94-V0
• Finition : gris RAL7035
• Raccordement : sortie directe sur disjoncteur moulé
• Montage : rail DIN / en saillie / sur disjoncteur
• Indice de protection : IP20
• Architecture : compacte pour intégration en tableau
