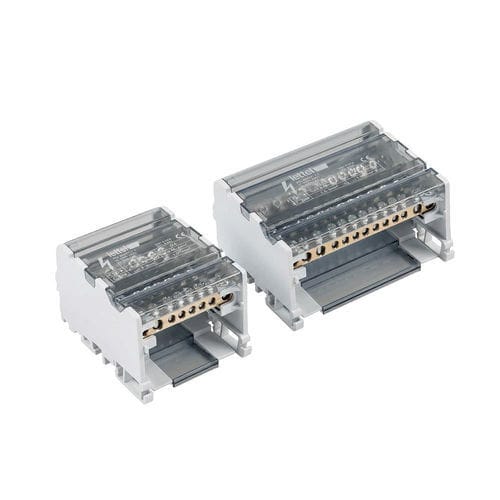

Répartiteur de puissance DDB-4B80 series

IP20sur rail DIN

Présentation
Répartiteur tétrapolaire destinés à la distribution d'énergie sur réseaux triphasés avec neutre. Conception avec bloc conducteur en cuivre haute conductivité, boîtier en PA66-V0 RAL7035 et capot gris translucide amovible. Montage sur rail DIN ou en saillie, protection IP20. Conforme EN 60947-7-1.

Caractéristiques électriques

• Courant nominal : 80 A
• Tension nominale : 500 V AC
• Nombre de pôles : 4
• Nombre de connexions par pôle et diamètre des trous : DDB-408B80 – 8 connexions : 3 x Ø5,5 mm / 5 x Ø4,5 mm ; DDB-413B80 – 13 connexions : 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Sections de câbles : pour Ø5,5 mm : souple avec embouts 1,5–10 mm² / rigide 2,5–16 mm² ; pour Ø4,5 mm : souple avec embouts 0,75–6 mm² / rigide 1,5–10 mm²
• Couple de serrage : 2 Nm (Ø5,5 mm) ; 1,2 Nm (Ø4,5 mm)
• Icc crête (Ipk) : 20 kA
• Icw : 4,5 kA

Caractéristiques physiques

• Bloc conducteur : cuivre haute conductivité
• Vis : acier zingué
• Boîtier : base PA66-V0 RAL7035 avec capot gris translucide amovible
• Montage : rail DIN ou en saillie
• Protection : IP20
• Isolation : plaque isolante entre pôles et au fond du boîtier
• Dimensions (L x H x P) : 64 x 90 x 50 mm (DDB-408B80) ; 100 x 90 x 50 mm (DDB-413B80)

Fonctionnalités
Ces répartiteurs permettent la distribution de l'énergie vers plusieurs départs sur des installations triphasées avec neutre. Ils assurent une répartition fiable du courant vers plusieurs dérivations tout en garantissant sécurité et performance grâce à l'utilisation de conducteurs en cuivre de haute conductivité.

Applications

• Installations électriques tertiaires et industrielles
• Armoires électriques et tableaux divisionnaires
• Installations multi-circuits nécessitant plusieurs dérivations triphasées

Conseils d'utilisation

• Respecter les sections de câbles admissibles
• Appliquer le couple de serrage adapté à chaque borne
• Couper l'alimentation avant toute intervention
• Utiliser des embouts pour les câbles souples
• Vérifier régulièrement le serrage des connexions

Variantes et codes commandes (table)
Code commande | Nombre de pôles | Courant primaire | Nombre de sorties | Produit stocké
DDB-408B80 | Tétrapolaire | 80 A | 8 | en stock
DDB-413B80 | Tétrapolaire | 80 A | 13 | en stock

Caractéristiques / spécifications techniques

• Courant nominal : 80 A
• Tension nominale : 500 V AC
• Pôles : 4 (tétrapolaire)
• Connexions : 8 ou 13 suivant variante (détails diamètres Ø5,5 mm et Ø4,5 mm)
• Sections câble admissibles : souple, rigide et embouts selon diamètre (voir détails)
• Couple de serrage : 2 Nm (Ø5,5 mm) ; 1,2 Nm (Ø4,5 mm)
• Icc crête (Ipk) : 20 kA
• Icw : 4,5 kA
• Matériaux : cuivre haute conductivité (conducteur) ; vis acier zingué ; boîtier PA66-V0
• Indice de protection : IP20
• Montage : rail DIN ou en saillie
• Dimensions : 64 x 90 x 50 mm (DDB-408B80) ; 100 x 90 x 50 mm (DDB-413B80)
