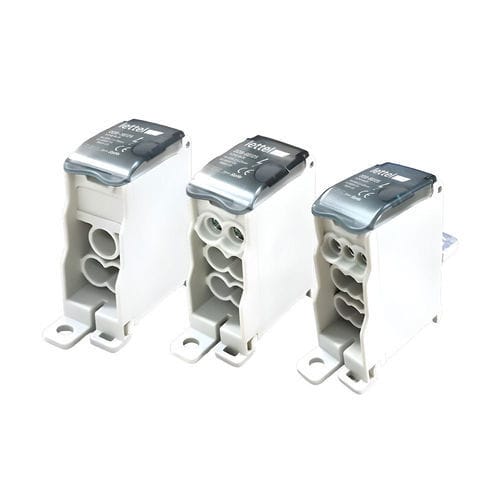

Répartiteur de puissance DDB-XB125 series

IP20sur rail DIN

Description
Les répartiteurs unipolaires DDB-XB125 permettent la distribution de l'alimentation depuis un point unique vers plusieurs départs. Conçus pour un raccordement direct en sortie de disjoncteur modulaire, ils simplifient le câblage, réduisent le temps d'installation et limitent les connexions intermédiaires. Destinés aux tableaux électriques en environnement tertiaire et industriel nécessitant plusieurs départs de puissance intermédiaire.

Caractéristiques

• Électriques :
  • Courant nominal : 125 A
  • Tension d'isolement : 1000 V
  • Sorties disponibles :
  • 3 sorties – 16 mm²
  • 6 sorties – 10 mm²
  • 9 sorties – 6 mm²
• Physique :
  • Corps conducteur : cuivre étamé haute conductivité
  • Boîtier : matériau thermoplastique UL94-V0
  • Couleur : base RAL7035
  • Raccordement : direct en sortie de disjoncteur modulaire
  • Montage : sur rail DIN, en saillie ou sur disjoncteur
  • Indice de protection : IP20
  • Format : conception compacte adaptée aux tableaux électriques
  • Visualisation : emplacement pour pastille de couleur afin d'identifier le conducteur distribué

Fonctionnalités et conseils d'utilisation

• Fonction : distribution de l'alimentation depuis un point unique vers plusieurs départs, raccordable directement en sortie de disjoncteur.
• Applications : tableaux électriques et armoires de distribution en environnement tertiaire et industriel.
• Conseils d'utilisation : choisir la configuration en fonction du nombre de sorties et des sections de câbles ; respecter le courant nominal de 125 A ; utiliser des conducteurs compatibles avec les sections indiquées ; assurer un serrage correct ; effectuer des contrôles réguliers pour prévenir desserrage ou échauffement.

Variantes et codes commandes

• DDB-3B125 | 125 A | 3 sorties | instock
• DDB-6B125 | 125 A | 6 sorties | instock
• DDB-9B125 | 125 A | 9 sorties | instock

Documents de Présentation

• Gamme de répartiteurs (pdf, 5 MB)

Caractéristiques / spécifications techniques

• Courant nominal : 125 A
• Tension d'isolement : 1000 V
• Sections sorties : 3x16 mm², 6x10 mm², 9x6 mm²
• Corps conducteur : cuivre étamé haute conductivité
• Boîtier : thermoplastique UL94-V0
• Indice de protection : IP20
• Montage : rail DIN, en saillie ou sur disjoncteur
• Couleur : base RAL7035
