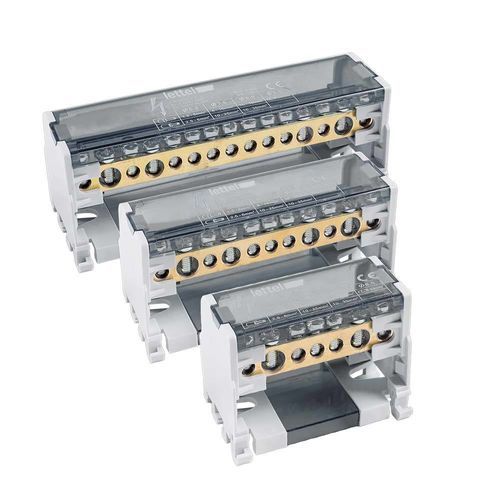

Répartiteur de puissance DDB-2BE125 series

IP20sur rail DIN

Présentation
Répartiteurs bipolaires 125 A 500 V disponibles en versions 7, 11 ou 15 connexions. Montage rail DIN ou en saillie, bloc conducteur en cuivre haute conductivité, protection IP20, conformes EN 60947-7-1.

Caractéristiques électriques

• Courant nominal : 125 A
• Tension nominale : 500 V
• Nombre de pôles : 2
• Nombre de connexions par modèle et diamètre des trous :
  • DDB-207BE125 – 7 connexions : 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 connexions : 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 connexions : 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Sections de câbles : Pour Ø8,5 mm : souple + embouts 10-25 mm² / rigide 10-35 mm² ; Pour Ø7,5 mm : souple + embouts 6-16 mm² / rigide 10-25 mm² ; Pour Ø5,3 mm : souple + embouts 1,5-6 mm² / rigide 2,5-6 mm²
• Couple de serrage : 2-3 Nm
• Icc crête (IPK) : 20 kA
• Icw : 4,5 kA

Variantes (codes de commande)
Code commande | Courant primaire | Tension nominale (Un) | Nombre de sorties | Disponibilité
DDB-207BE125 | 125 A | 500 V | 7 | en stock
DDB-211BE125 | 125 A | 500 V | 11 | en stock
DDB-215BE125 | 125 A | 500 V | 15 | en stock

Physique

• Bloc conducteur : cuivre haute conductivité
• Vis : acier zingué
• Boîtier : base PA66-V0 RAL7035 avec capot gris translucide amovible
• Montage : rail DIN ou en saillie
• Protection : IP20
• Isolation : plaque isolante entre pôles et au fond du boîtier pour isoler le rail DIN
• Dimensions (L x H x P) : 64 x 50 x 50 mm (DDB-207BE125) ; 100 x 50 x 50 mm (DDB-211BE125) ; 130 x 50 x 50 mm (DDB-215BE125)

Fonctionnalités et applications
Les répartiteurs bipolaires 125 A permettent de distribuer l’alimentation depuis une arrivée principale vers plusieurs départs. Conçus pour assurer une répartition homogène du courant, ils intègrent un bloc en cuivre haute conductivité pour de faibles pertes et une bonne tenue aux contraintes électriques. La conception bipolaire permet la gestion simultanée de la phase et du neutre. Conforme à la norme EN 60947-7-1.

• Applications : installations basse tension résidentielles, tertiaires et industrielles ; armoires électriques ; tableaux divisionnaires ; installations multi-circuits.

Conseils d’utilisation

• Respecter les sections de câbles admissibles pour chaque borne.
• Appliquer un couple de serrage de 2 à 3 Nm.
• Couper l’alimentation avant toute intervention.
• Utiliser des embouts pour les câbles souples afin d’assurer un bon maintien.
• Vérifier périodiquement le serrage des connexions.

Caractéristiques / Spécifications techniques

• Courant nominal : 125 A
• Tension nominale : 500 V
• Nombre de pôles : 2
• Modèles disponibles : DDB-207BE125 (7 sorties), DDB-211BE125 (11 sorties), DDB-215BE125 (15 sorties)
• Diamètres des trous et répartitions suivant modèle : voir variantes ci-dessus
• Sections câbles compatibles : Ø8,5 / Ø7,5 / Ø5,3 mm (détails ci-dessus)
• Couple de serrage : 2-3 Nm
• Icc crête (IPK) : 20 kA
• Icw : 4,5 kA
• Bloc conducteur : cuivre haute conductivité
• Boîtier : PA66-V0 RAL7035, capot gris translucide
• Montage : rail DIN ou en saillie
• Protection : IP20
• Norme : EN 60947-7-1
• Dimensions selon modèle : 64 x 50 x 50 mm ; 100 x 50 x 50 mm ; 130 x 50 x 50 mm
