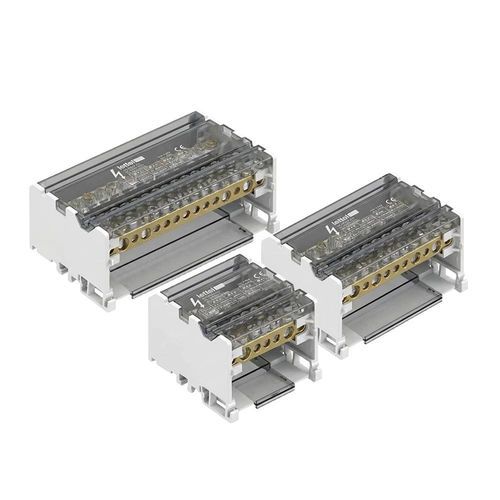

Répartiteur de puissance DDB-4BE125 series

IP20sur rail DIN

Présentation

• Répartiteur tétrapolaire 125 A destiné à la distribution sur réseaux triphasés avec neutre, disponible en 7, 11 ou 15 connexions. Montage sur rail DIN ou en saillie. Conforme EN 60947-7-1.

Caractéristiques électriques

• Courant nominal : 125 A
• Tension nominale : 500 V AC
• Nombre de pôles : 4 (tétrapolaire)
• Variantes (nombre de connexions par répartiteur et géométrie des bornes) :
  • DDB-407BE125 – 7 connexions : 1 x Ø8,5 mm / 1 x Ø7,5 mm / 5 x Ø5,3 mm
  • DDB-411BE125 – 11 connexions : 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-415BE125 – 15 connexions : 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Couple de serrage : 2–3 Nm
• Icc crête (Ipk) : 20 kA
• Icw : 4,5 kA

Sections de câbles acceptées

• Pour borne Ø8,5 mm : souple + embouts 10–25 mm² / rigide 10–35 mm²
• Pour borne Ø7,5 mm : souple + embouts 6–16 mm² / rigide 10–25 mm²
• Pour borne Ø5,3 mm : souple + embouts 1,5–6 mm² / rigide 2,5–6 mm²

Caractéristiques physiques

• Bloc conducteur : cuivre haute conductivité
• Vis : acier zingué
• Boîtier : base PA66-V0 RAL7035 avec capot gris translucide amovible
• Montage : rail DIN ou en saillie
• Protection : IP20
• Isolation : plaque isolante entre pôles et au fond du boîtier (isole le rail DIN)
• Dimensions (L x H x P) : 64 x 90 x 50 mm (DDB-407BE125) ; 100 x 90 x 50 mm (DDB-411BE125) ; 130 x 90 x 50 mm (DDB-415BE125)

Fonctionnalités et usages

• Distribue et centralise l’énergie sur installations triphasées avec neutre, réduisant les pertes grâce au bloc cuivre à haute conductivité.
• Conception modulaire facilitant le câblage et la maintenance dans tableaux de distribution et armoires multi-départs.
• Applications typiques : bâtiments tertiaires, sites industriels, tableaux de distribution, ateliers et tout environnement nécessitant une distribution fiable et sécurisée de l’énergie.

Conseils d’utilisation

• Respecter les sections de câbles recommandées pour chaque type de borne.
• Utiliser des embouts sur câbles souples pour assurer un contact fiable.
• Appliquer le couple de serrage recommandé (2–3 Nm) pour limiter les échauffements.
• Couper l’alimentation avant toute intervention.
• Vérifier périodiquement le serrage et l’intégrité mécanique.
• Respecter les valeurs Icc et Icw pour éviter les surcharges.

Variantes et codes commandes
DDB-407BE125 | Tétrapolaire | 125 A | 500 V | 7 | instock
DDB-411BE125 | Tétrapolaire | 125 A | 500 V | 11 | instock
DDB-415BE125 | Tétrapolaire | 125 A | 500 V | 15 | instock


Caractéristiques / spécifications techniques

• Courant nominal : 125 A
• Tension nominale : 500 V AC
• Pôles : 4 (tétrapolaire)
• Icc crête (Ipk) : 20 kA
• Icw : 4,5 kA
• Indice de protection : IP20
• Matériaux : conducteur cuivre haute conductivité, boîtier PA66-V0
• Montage : rail DIN ou saillie
• Dimensions variant selon modèle : 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
